Hi，大家好，今天又来体验一款垃圾佬折腾必备硬件：视频采集卡。
专业级的视频采集卡价格有点昂贵，几百到几千的都有，但做为垃圾佬，没什么专业用途，这些专业采集卡就真的太奢侈了。

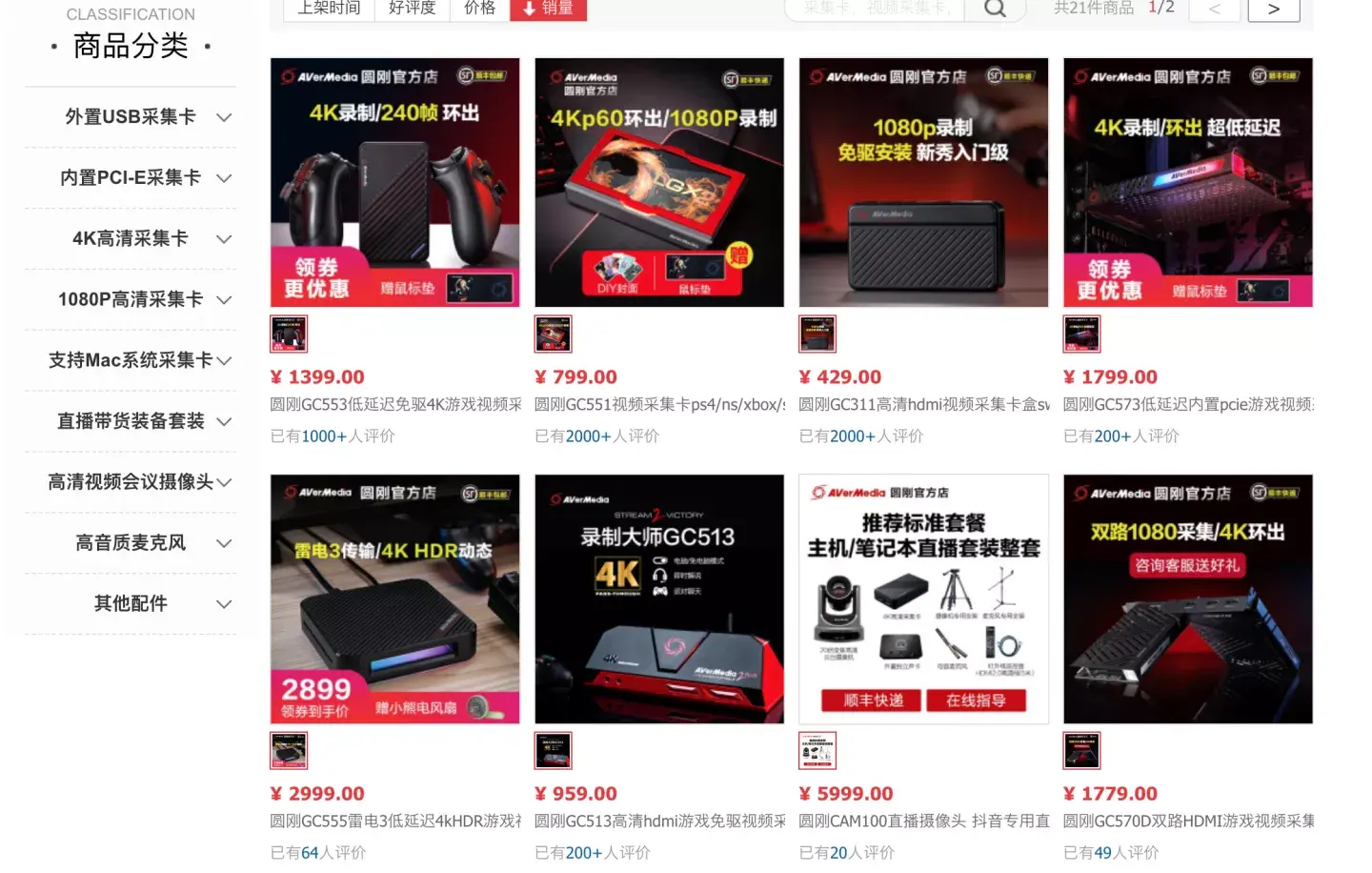

感受下专业采集卡价格

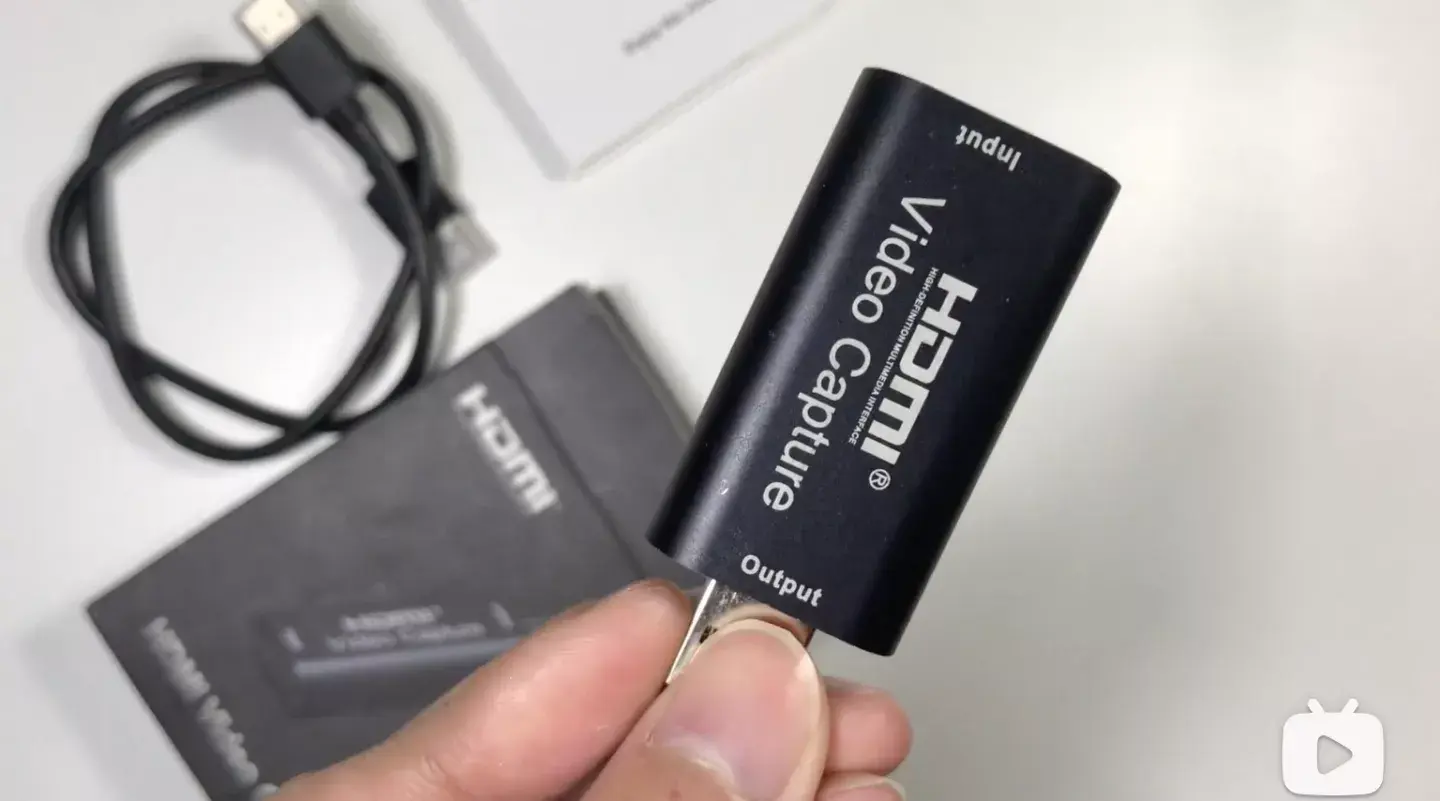

像我这种垃圾佬，肯定是买不起的，所以今天分享的这款采集卡价格非常便宜，不到30块即可轻松体验，长这样，我记得是不到30块入手~

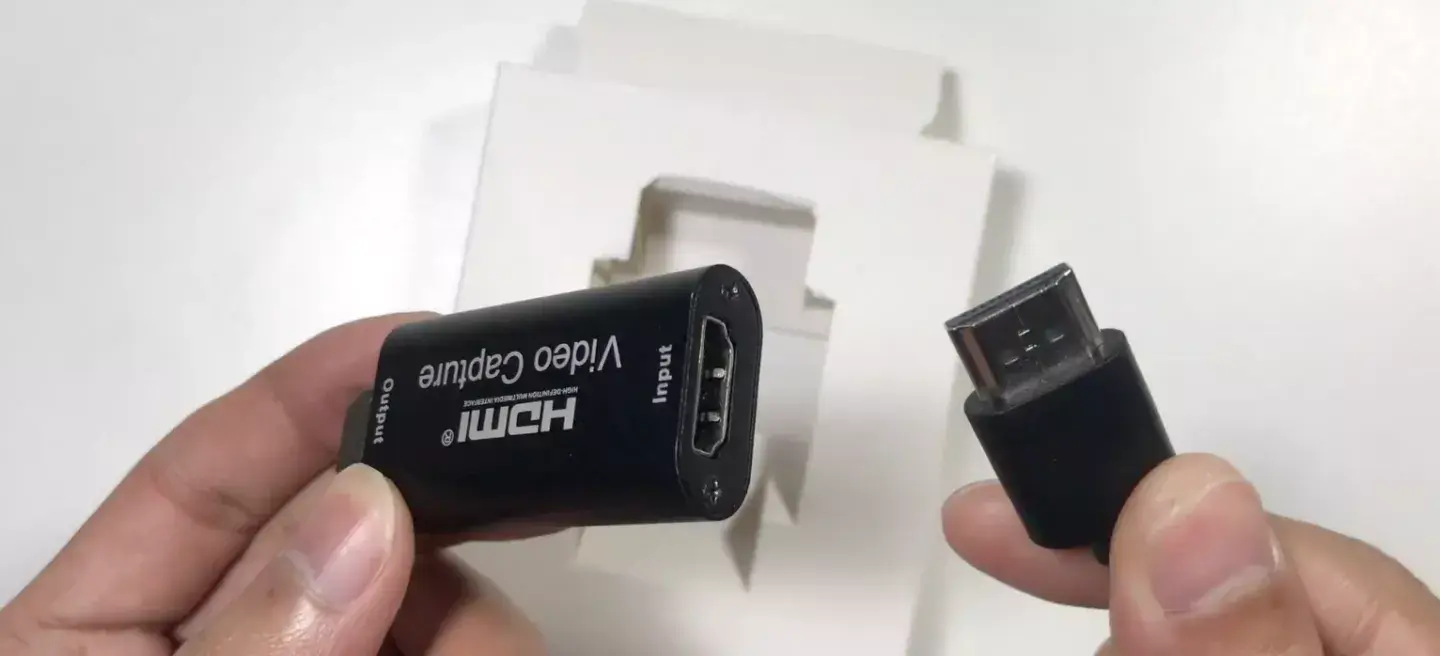

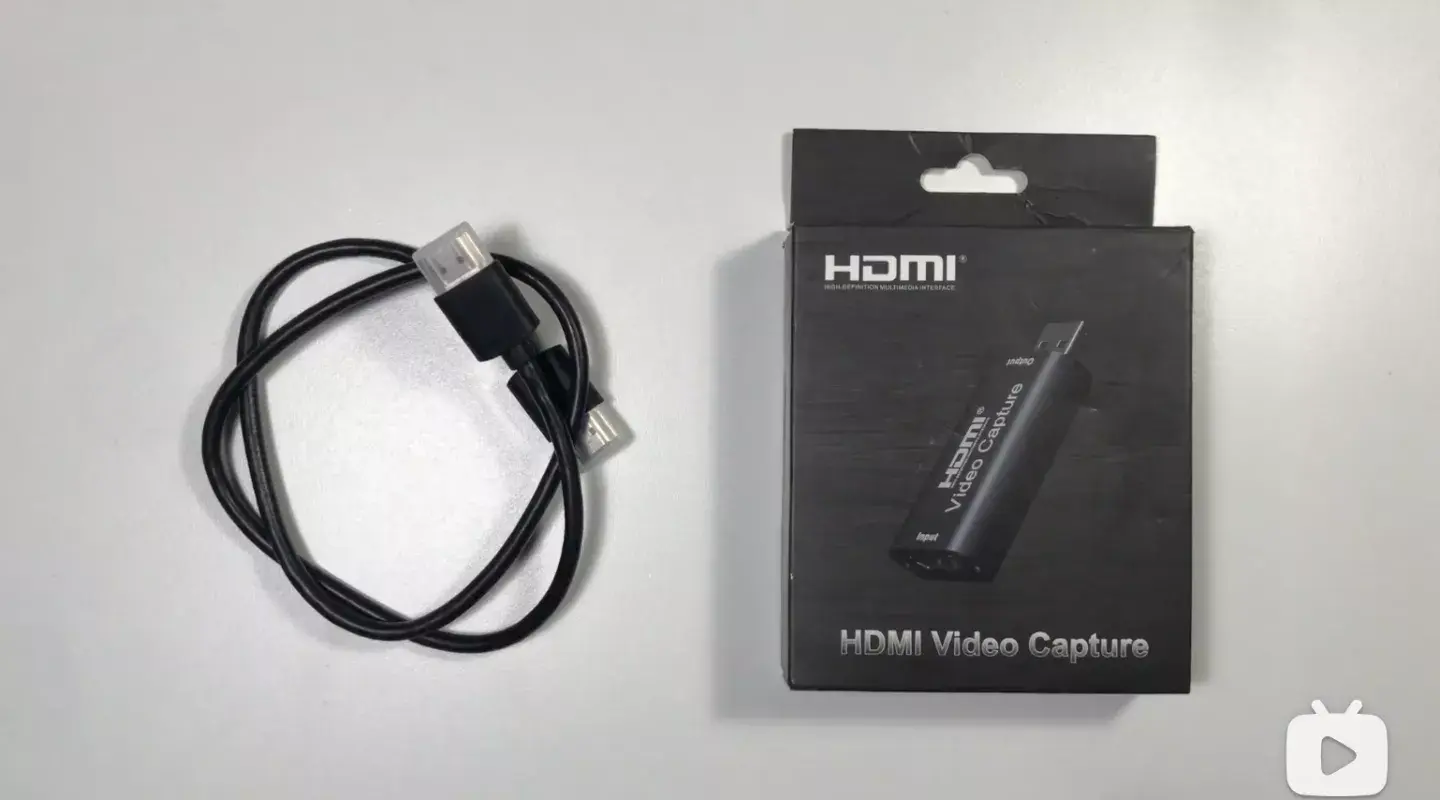

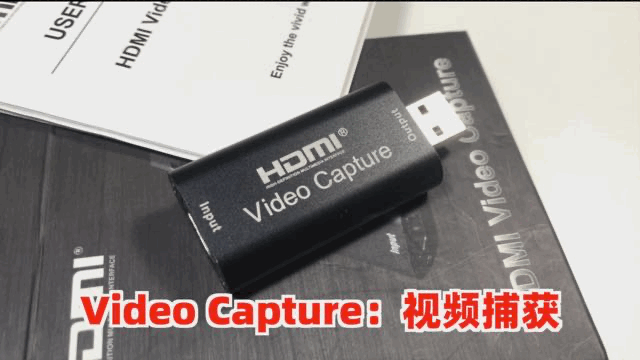

这个采集卡体积和价格成正比，非常小巧，正面的几个字母已经开门见山地告诉你它是什么，在这个充满套路的时代，真是一股清流，贴心赠送了HDMI线。
整个机身为高端优雅黑，在这个色彩缤纷的世界中，无不突显它的孤傲与气质。
全金属机身，握在手中，带来非常棒的握持感，那种金属带来的冰凉感，无不显示它的高端大气，丝毫没有廉价的山寨感。

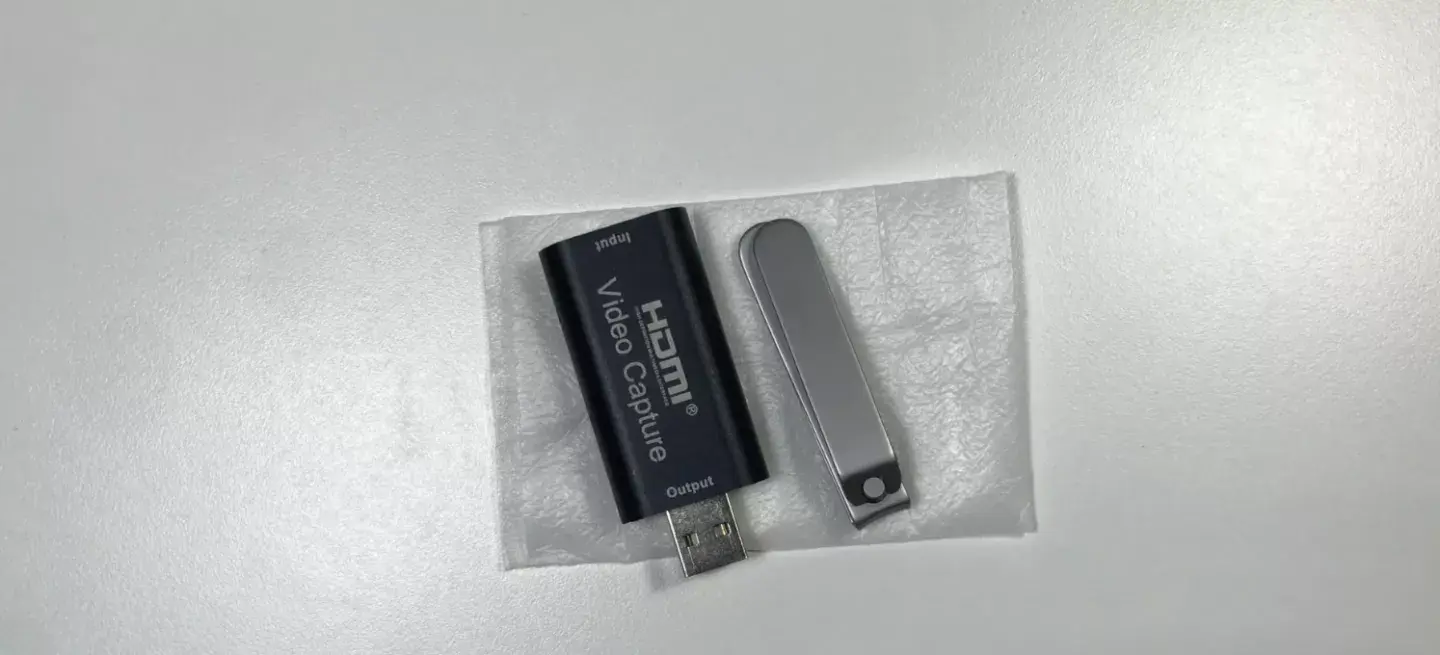

和指甲钳对比，真的很小巧~

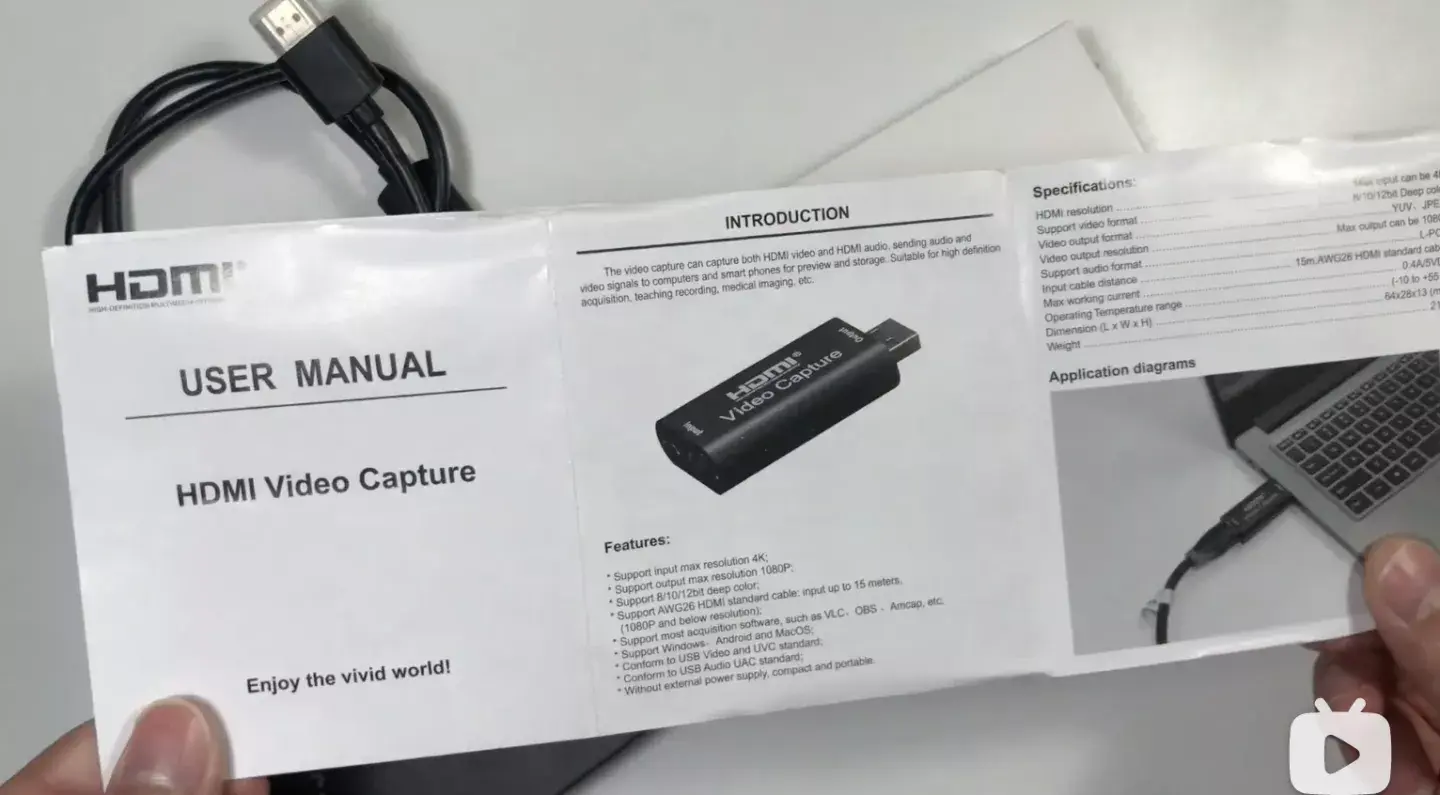

这个东西连个品牌都没有，说明书竟然有中文和英文，虽然出身山寨，却也难掩想跟上国际步伐的心情，好评！
这款的视频输入口是HDMI，采集口是普通USB2.0接口，支持1080P画面采集（实为720P）。
首先来说下采集卡有什么用吧，希望下面的场景举例可以更好理解~
可能有的小伙伴对这玩意的作用不太明白，下面通过几个使用场景来解释一下：

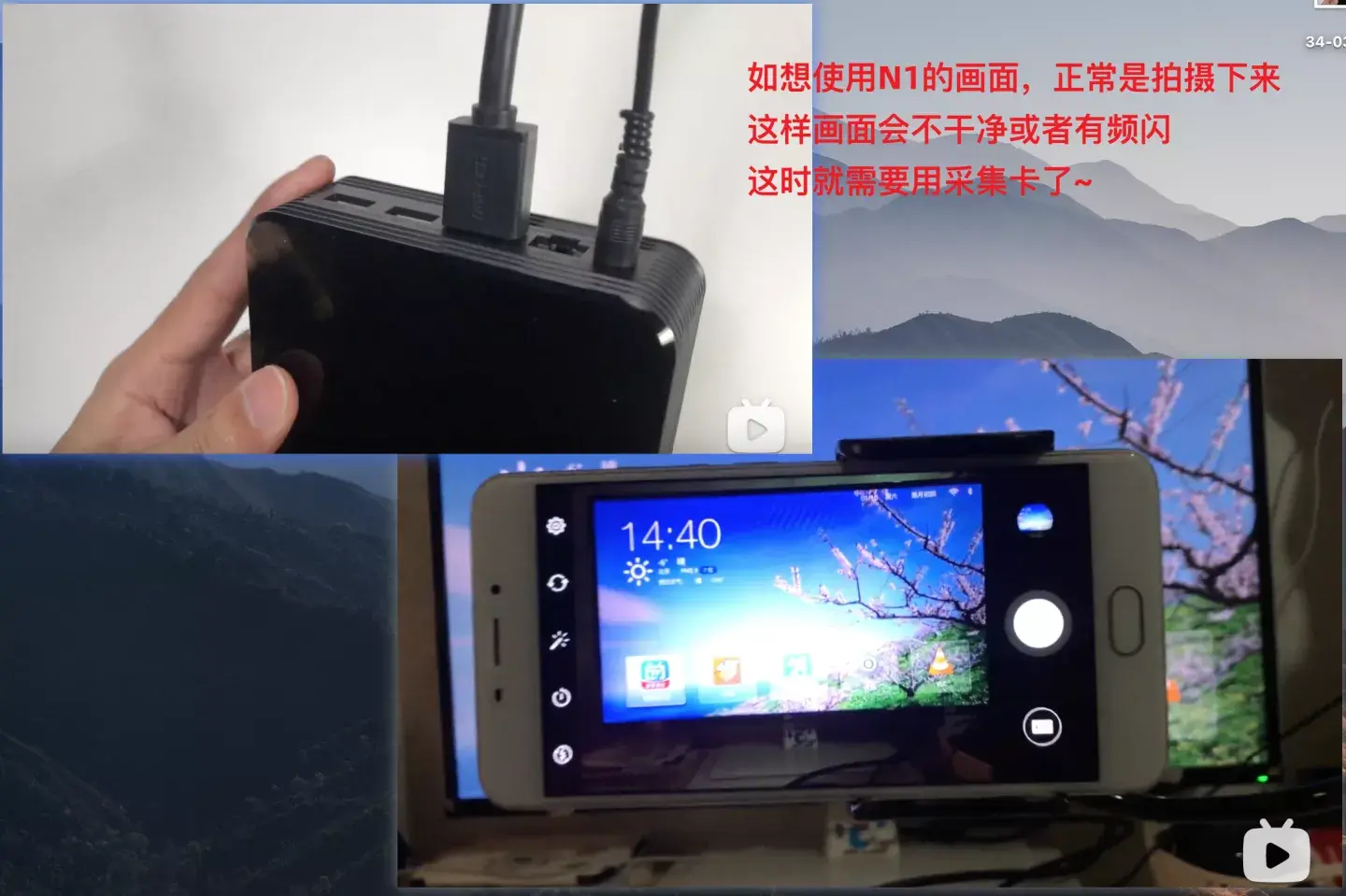

比如说我想将这台N1盒子的画面录下来，正常情况下，我们是将N1盒子连接显示器，使用相机或手机直接拍摄显示器的画面，相当于翻拍，但是这样录制的画面效果不是非常好，显示器可能会出现频闪。

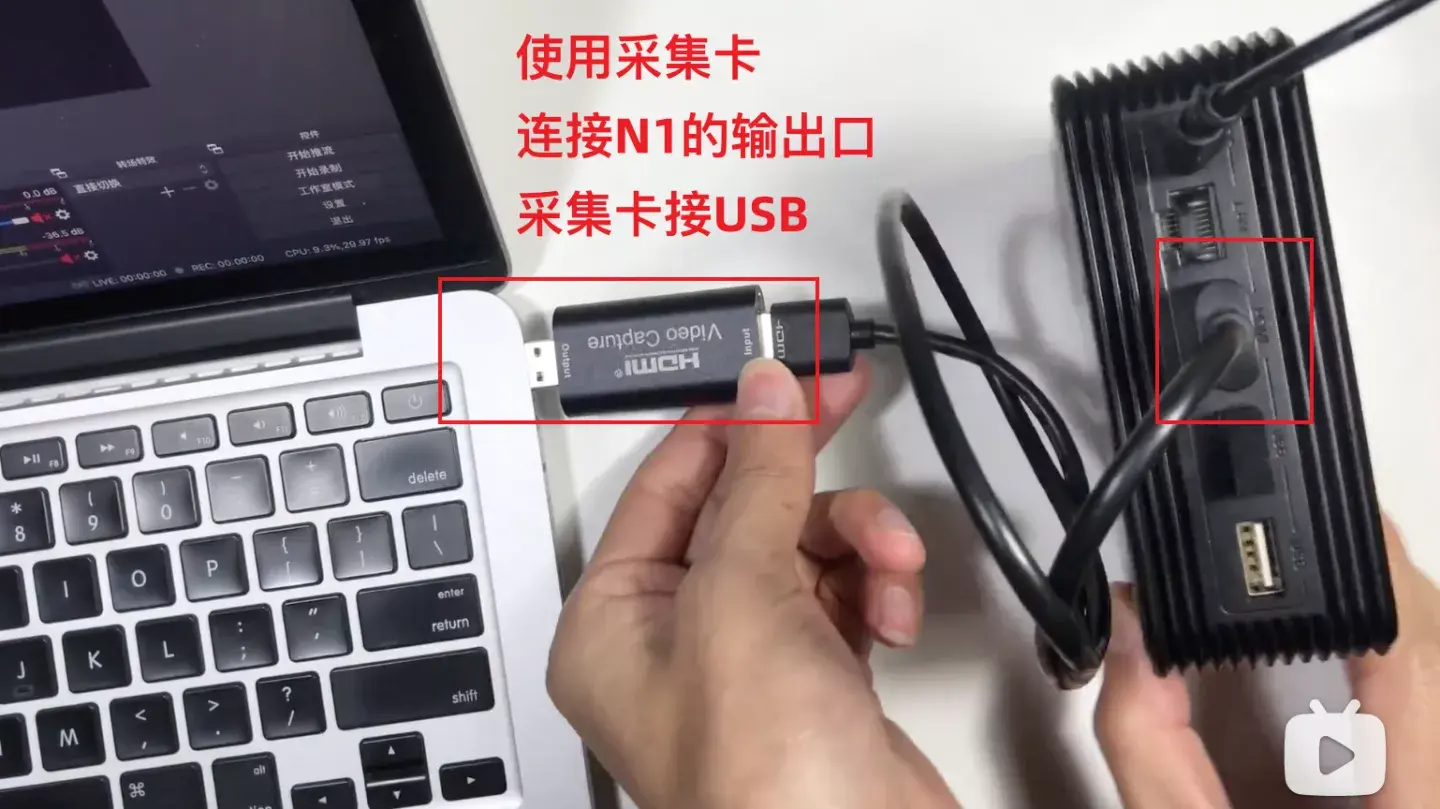

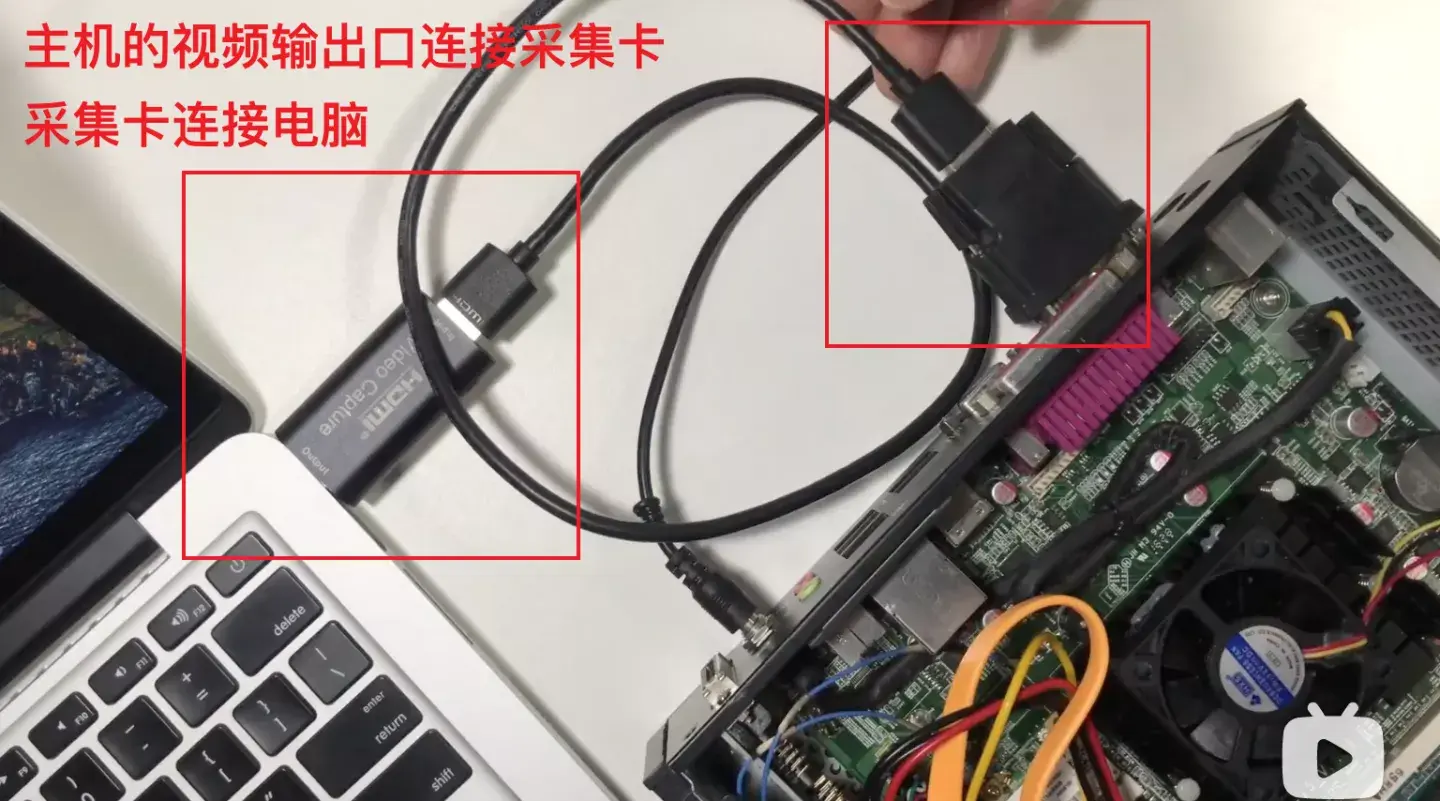

如果借助视频采集卡，画面效果就会得到提升，我们只需要将N1盒子的视频输出接口连接到采集卡上面，将采集卡连接到电脑，就可以借助OBS等推流软件采集电视盒子的画面，直接点击开始录制即可将盒子画面录制下来，如果你的采集卡够好，那么就会得到非常棒的画面！

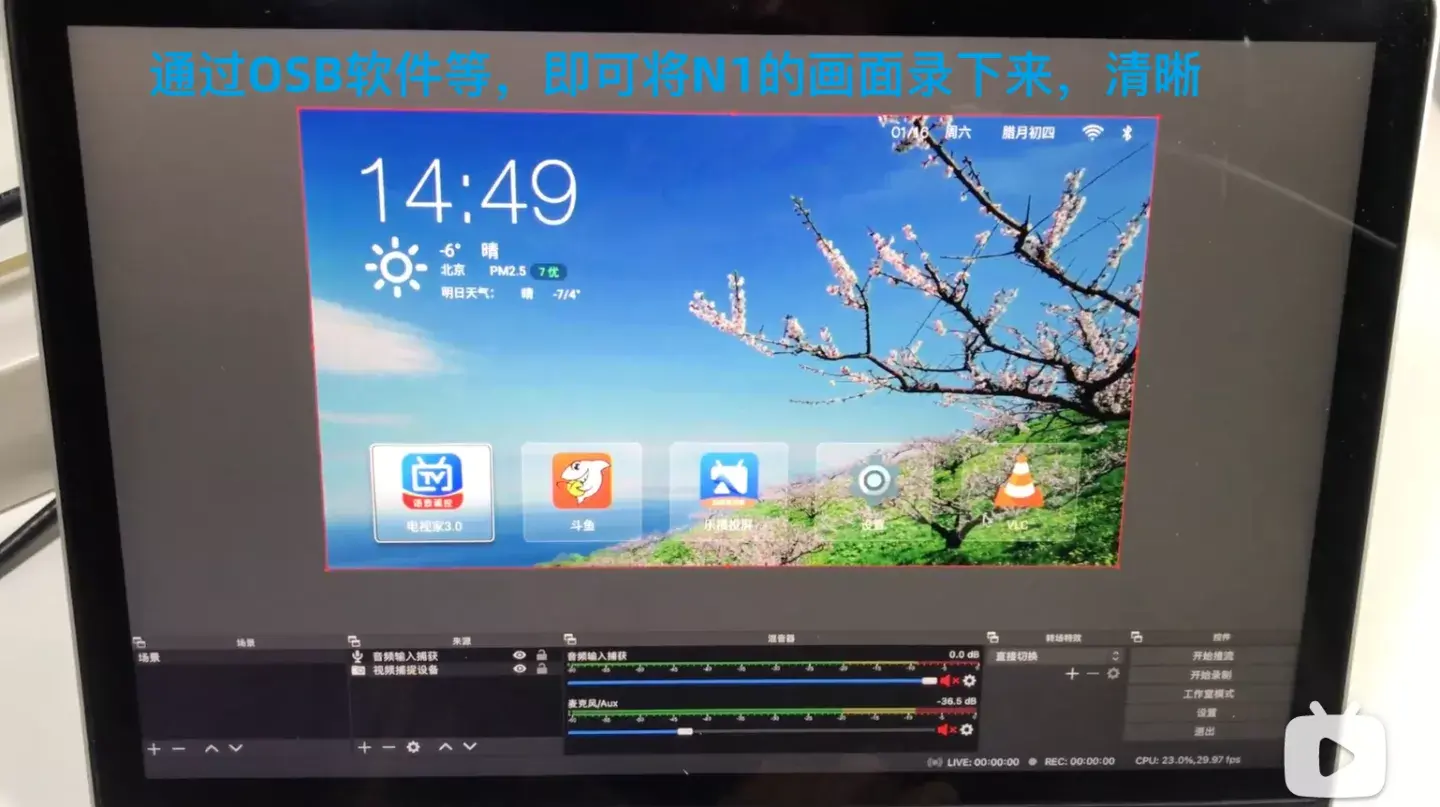

通过OBS等推流软件，即可录制N1视频输出的画面，这样可以得到清晰的画面~

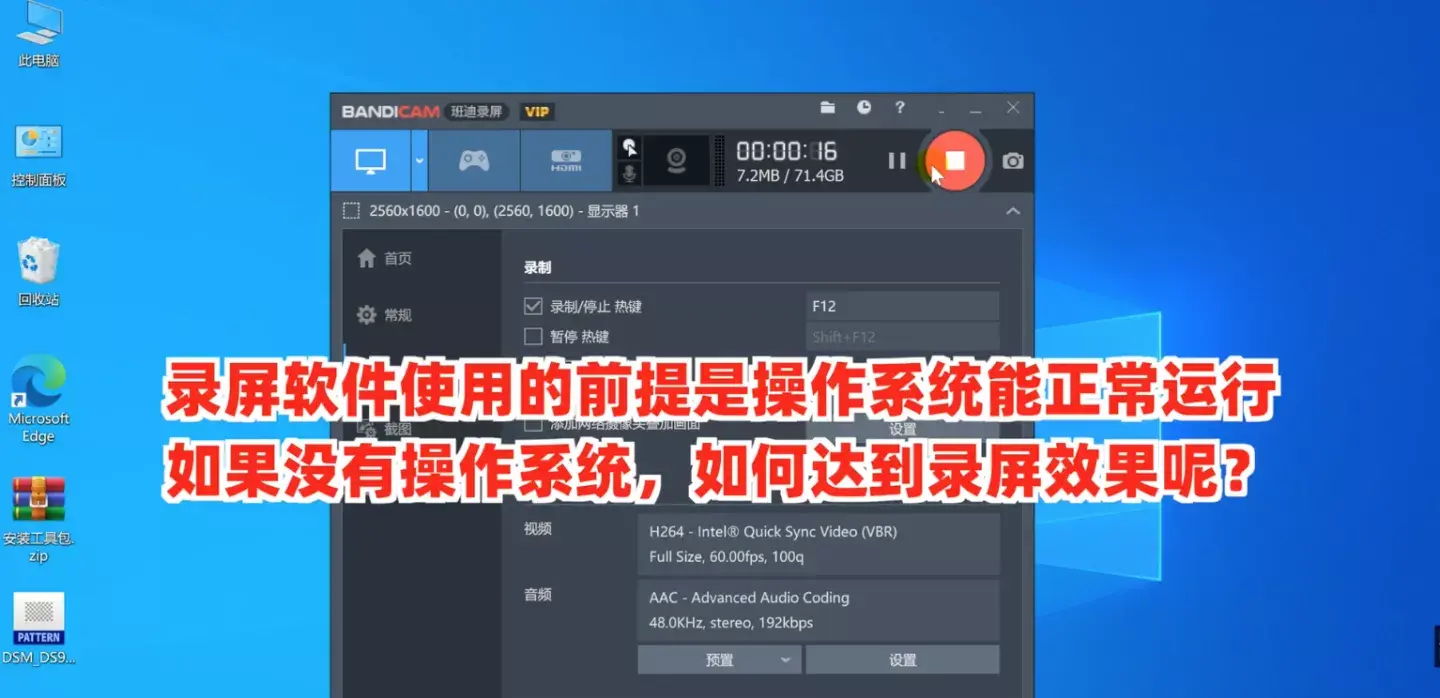

正常情况下，很多小伙伴可以借助录屏软件来录制系统显示的画面，但是录屏软件使用的前提是操作系统正常运行的前提下

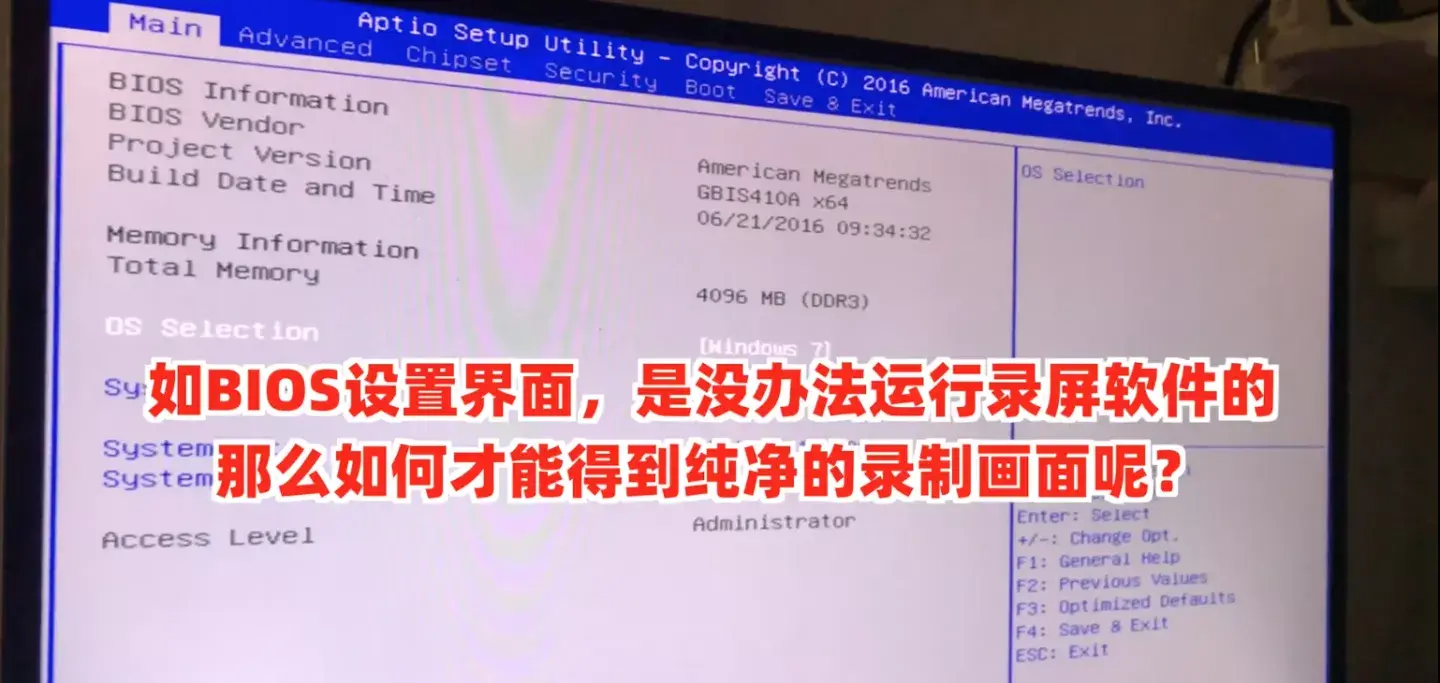

但在BIOS界面，可没有操作系统运行录屏软件了，怎么办？还是拍摄？

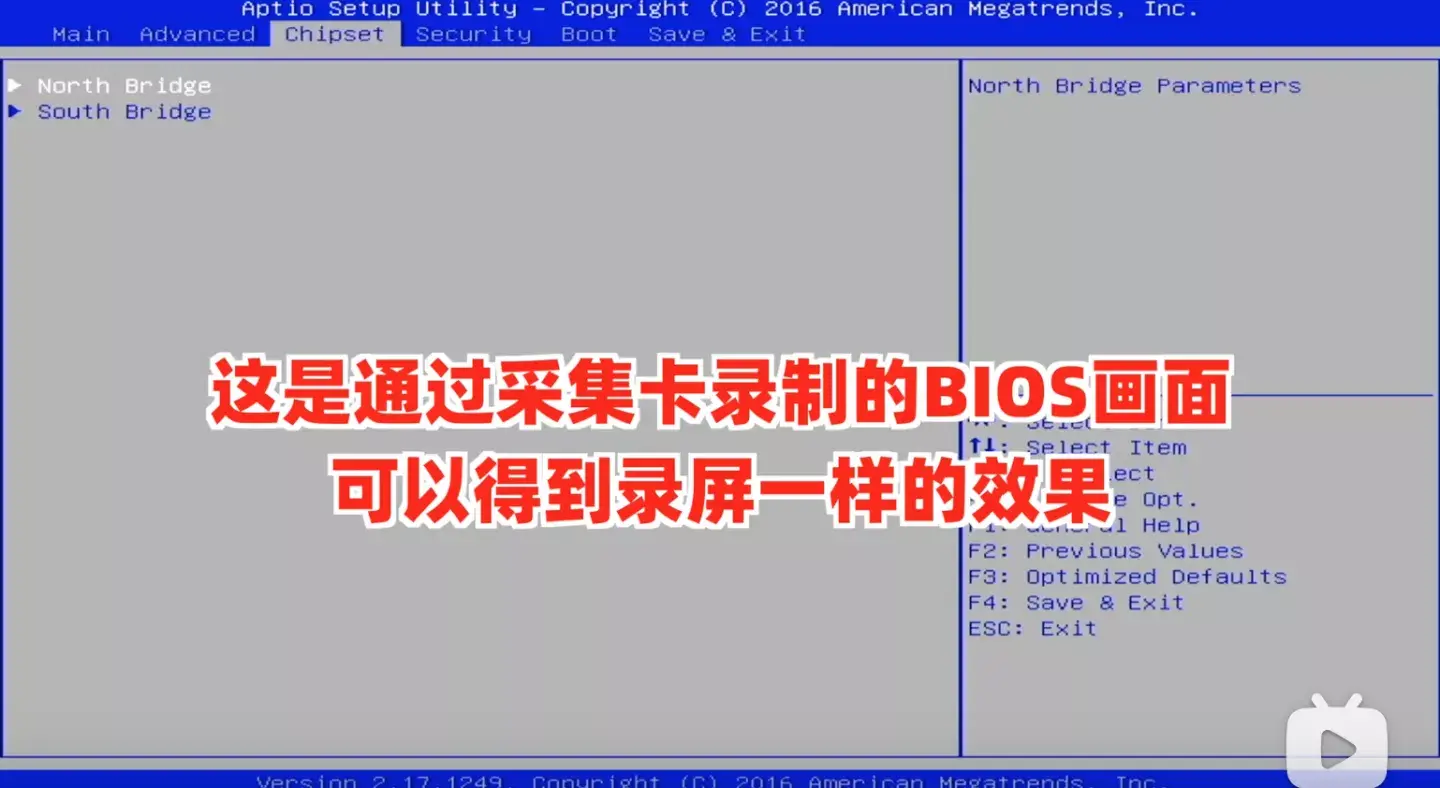

这就涉及到一个场景，如果我想录制电脑从按下开机到进入系统的整个过程，或者想录制BIOS界面，在这种情况下是没办法使用录屏软件的，所以一样需要使用到视频采集卡，将你的主机连接到视频采集卡，将采集卡连接到另外一台电脑。

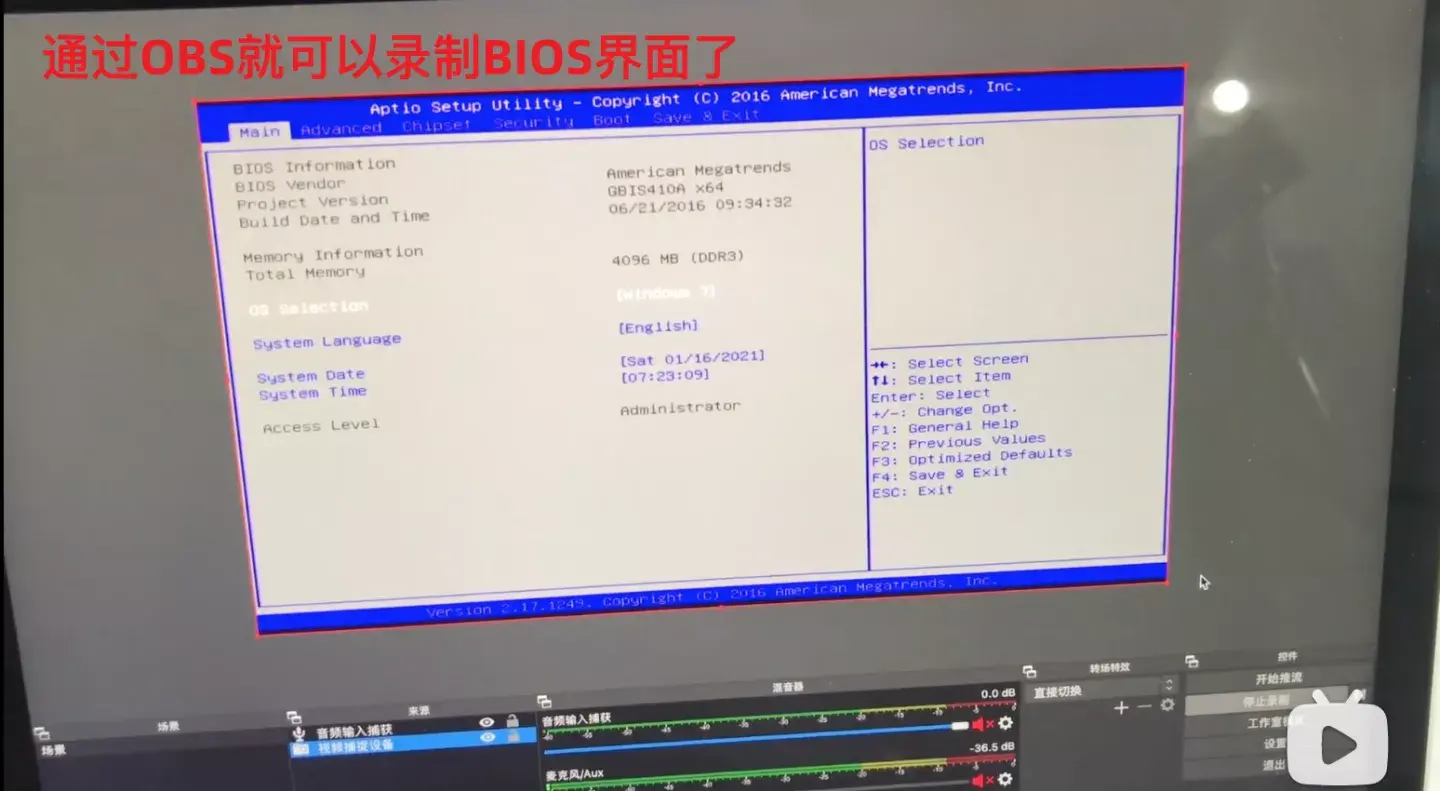

也是通过OBS等软件就可以对整个过程进行录制。
当然，你也一样可以通过手机直接拍摄显示器画面进行录制，但是录制的画面正常情况下是没有视频采集卡录制的画面质量好。

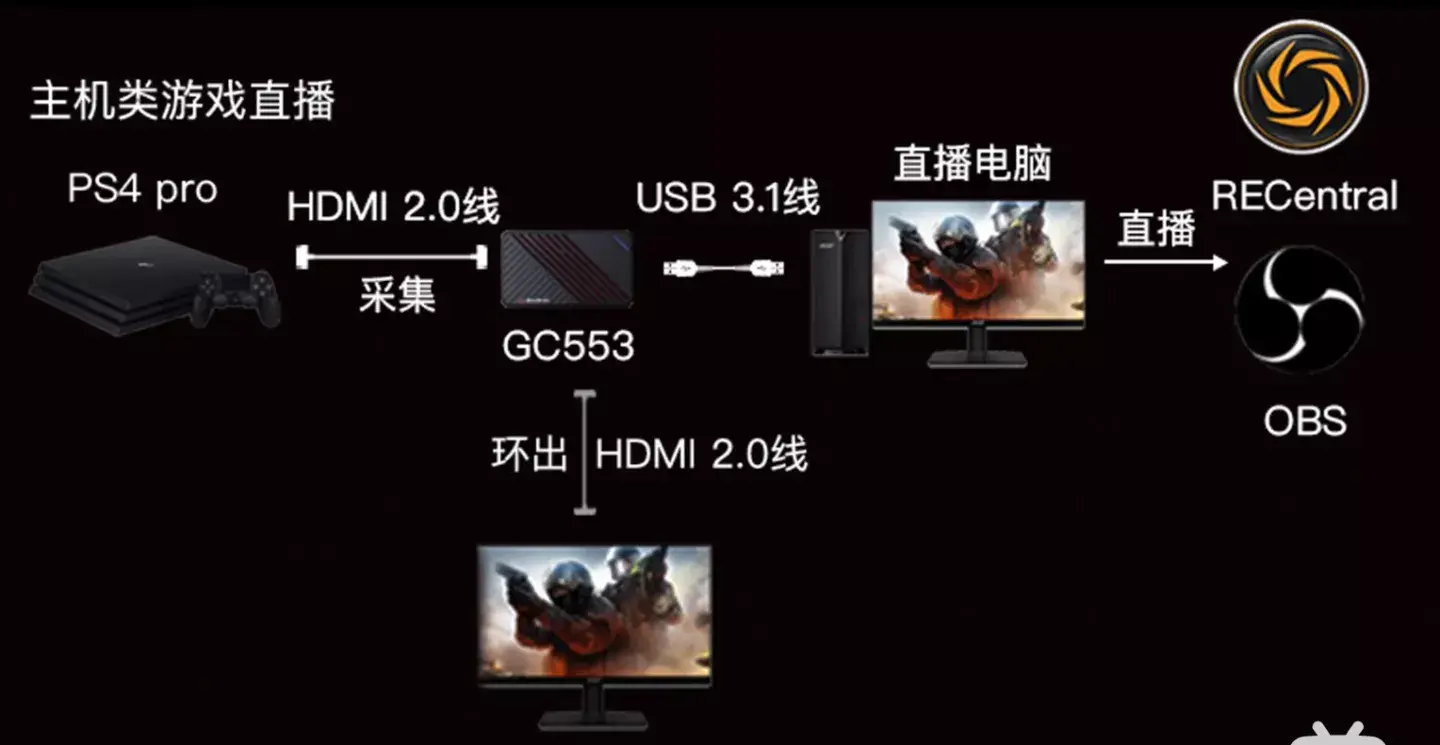

主播直播必备推流软件，比如一些PS主机进行游戏直播，PS主机无法运行录屏软件进行推流，那么就需要借助视频采集卡，专业级视频采集卡一般会有多一个视频输出接口，因为采集卡正常情况下都是有延迟的，多出的一个输出接口连接正常的显示器，可以得到游戏主机的无延迟画面，另一个接口就可连接另外一台主机进行推流直播！
视频采集卡使用也非常简单，首先我们需要下载一些推流软件，比如OBS，下载安装后将采集卡连接到电脑~

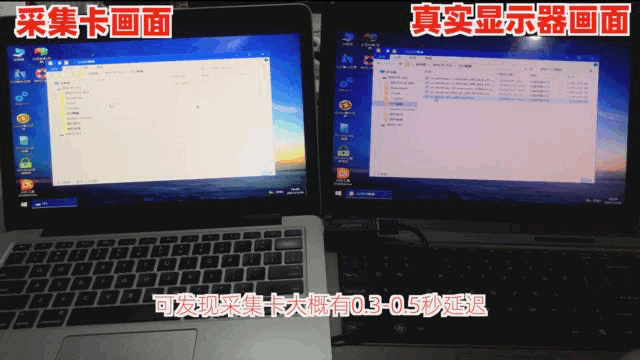

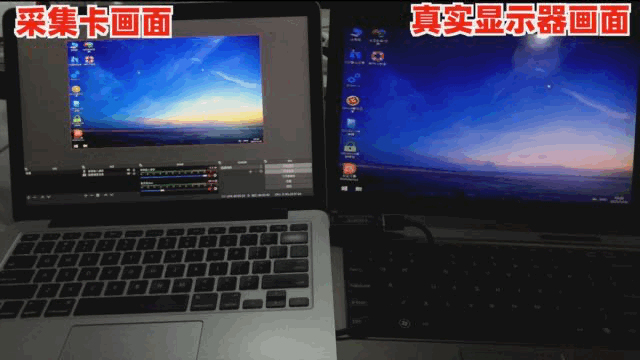

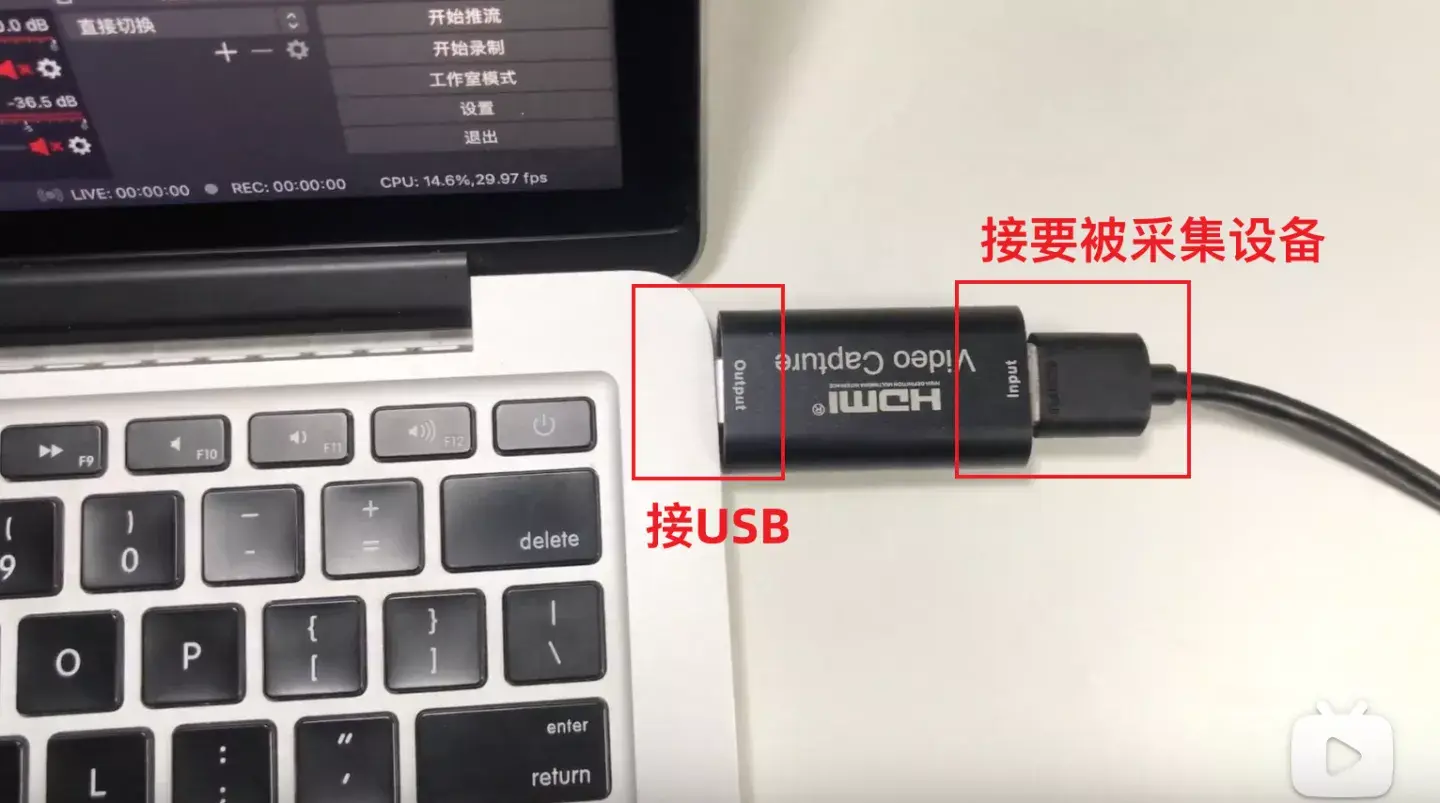

添加视频捕捉设备，可以发现是我这款是以USB连接的，选中后即可进行画面采集~下面是采集和实际显示器画面对比~
实际采集出的文件虽然显示分辨率是1080，实际画面只有720P，不过30不到价格，还要什么自行车~
延迟还是挺明显的，打游戏的话就别想了~不过平时用来装机或不方便接多块显示器的情况下，还是可一用~我经常用它来接折腾的主机，装系统之类的还可一看~偶尔用它来录屏，做一些视频，已经用它录制并出了不少画面了~

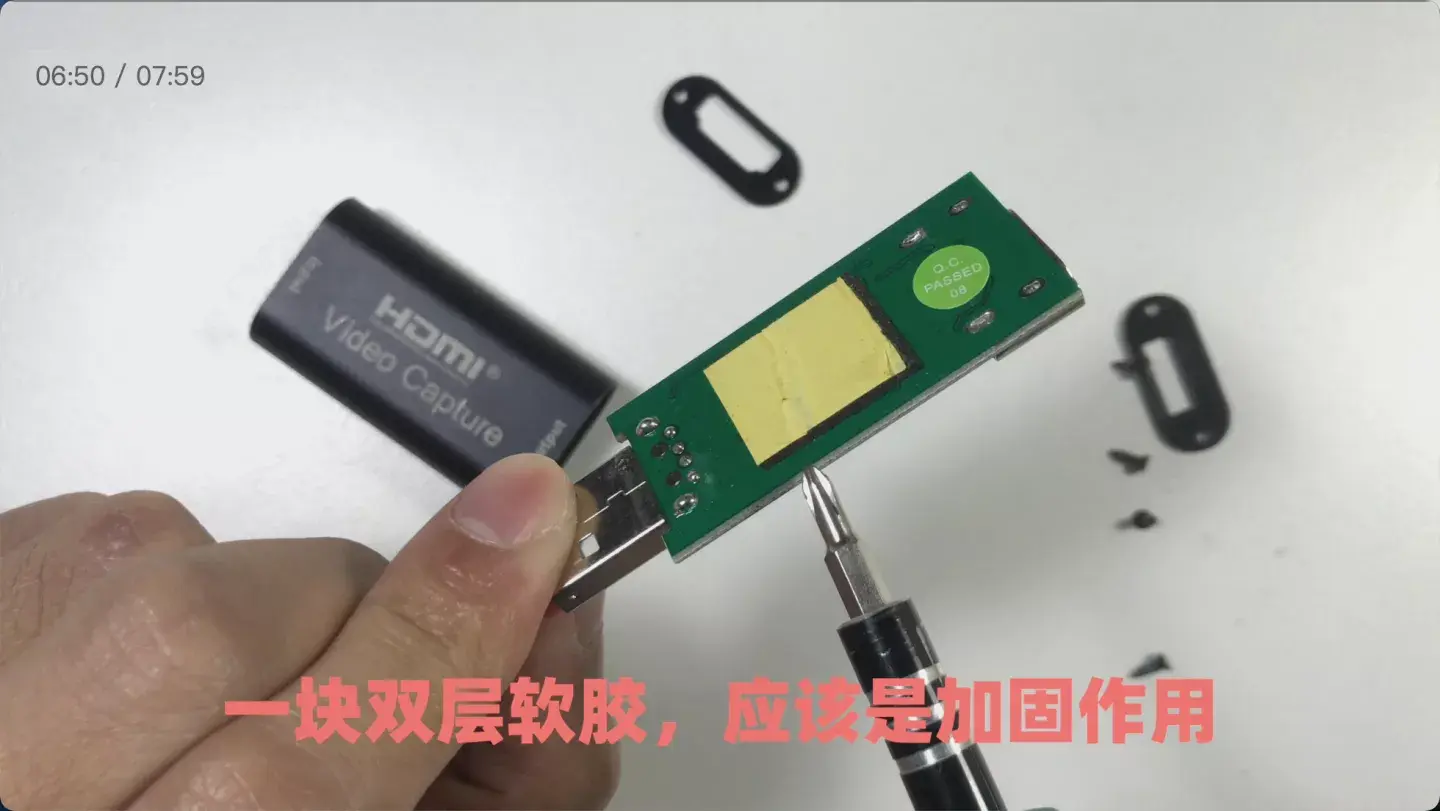

下面拆机看看内部做工~
个人使用感受如下，这价格来说，感觉对得起~考虑入手圆刚的入门级采集卡了，这个画面720P，在做一些视频时感觉分辨率有点低了，发热也是有的，不过之前用它连续录制过一小时的画面，虽发热但也可正常运行~
注意，有的商家会打着USB 3.0的接口，其实也是USB 2.0的，只是把接口涂成蓝色来骗人的，注意！
在现在网络科技日益发达时代，对于各行业的视频工作者而言，需要通过平台将视频画面分享展示，而在录制画面时就需要系统安装专业的录制软件，但游戏掌机、摄像机等设备的画面无法进行实时分享，在这种场景下，就需要用到视频采集卡设备。
针对此类需求，绿联科技就推出过多款不同功能的视频采集卡产品，能适用于视频录制、会议直播和游戏直播等各类场景；此次，充电头网将对其中一款拥有采集、录制、音频输入/输出等多功能的视频采集卡进行体验分析，看看是否能够满足主播群体的需求。
按照惯例，先看包装。

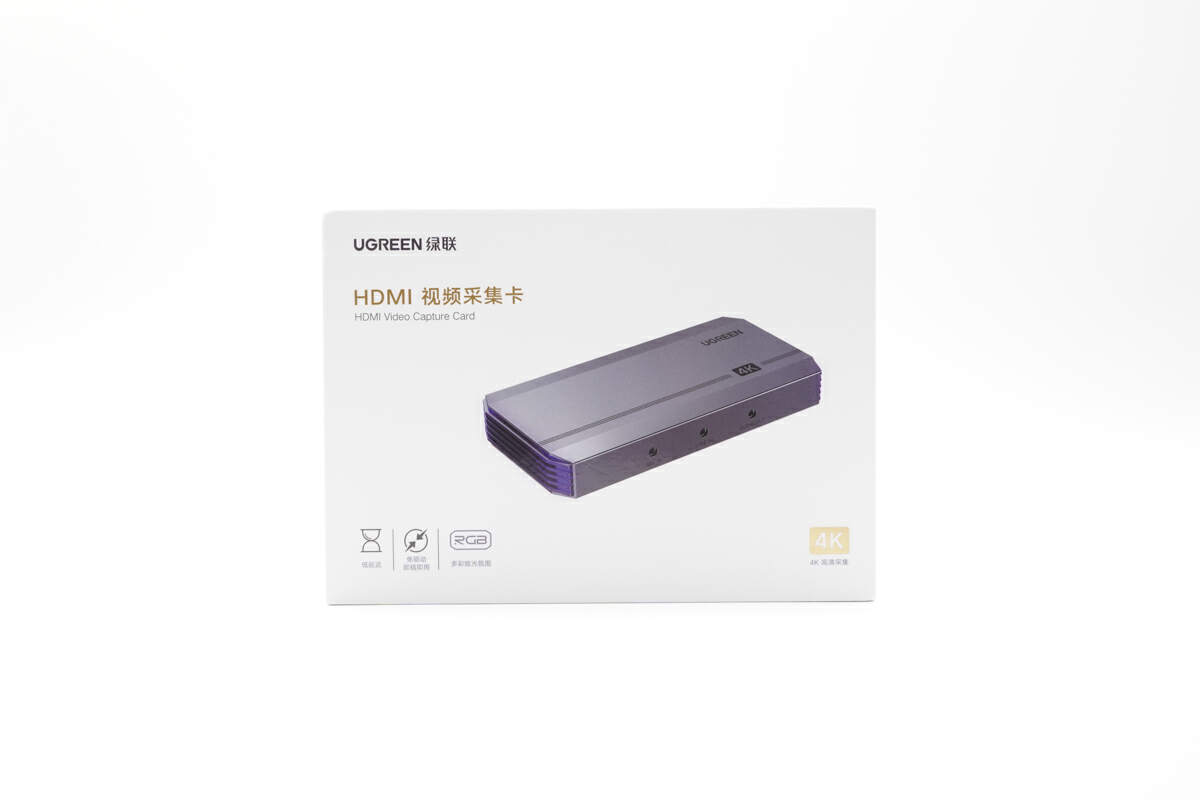

包装盒为天地盒设计，以白色背景为基调，中间区域为视频采集卡三维外观图示，同时可以看到采集卡侧面的蓝色灯效；顶部为“UGREEN 绿联”品牌字样以及烫金字样的产品名称：HDMI 视频采集卡；底部为采集卡的特色要点：低延迟、免驱动、多彩炫光氛围以及“4K”烫金字样。
包装盒地盒部分印有采集卡详细参数信息铭文。
输入：HDMI IN（4K@60Hz，1080P@240Hz Max）；
环出：HDMI OUT（4K@60Hz Max）；
采集：USB-C（4K@30Hz，1080P@120Hz Max）；
USB-C接口：USB 3.0标准，理论传速速率高达 5Gbps；
3.5mm 音频接口：采样率 24bit 48kHz（Max）；
HDMI/USB-C 接口：采样率 24bit 48kHz（Max）；
供电接口：USB-C 5V/1A；
品牌商：深圳市绿联科技股份有限公司。

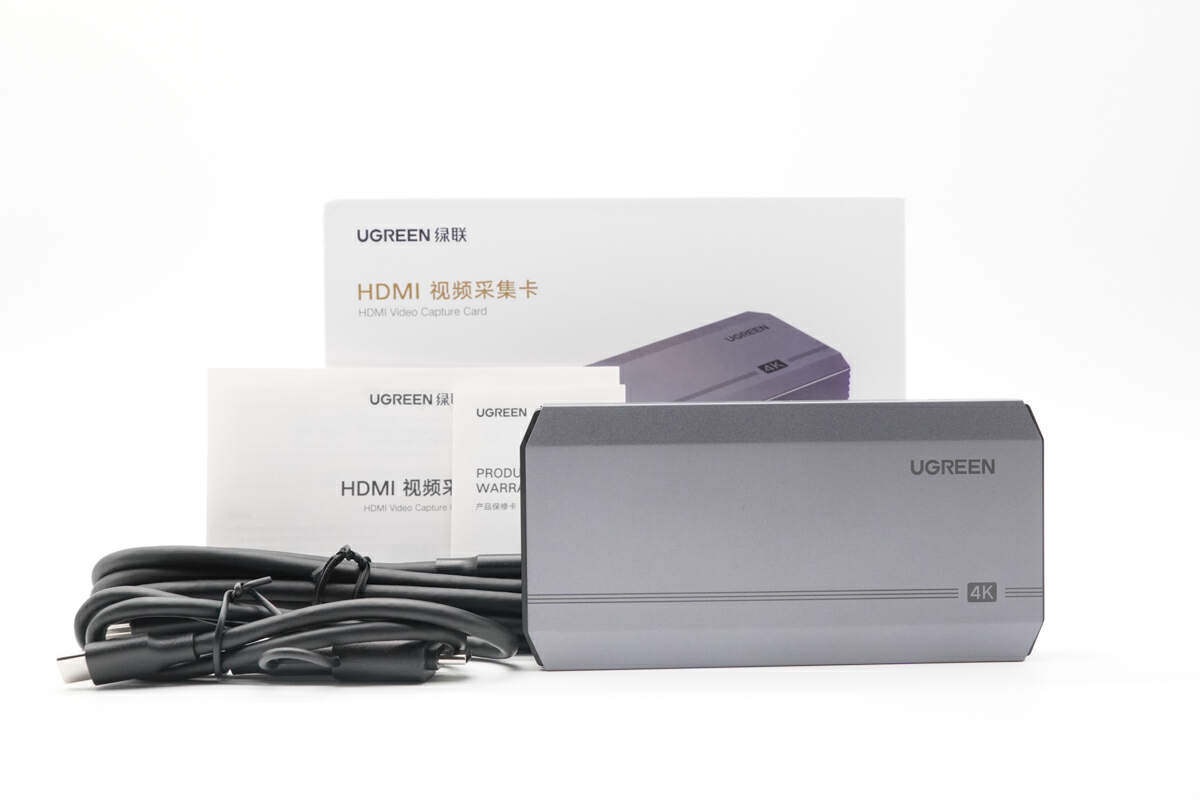

取出包装内所有物品，除视频采集卡外，另配有HDMI 视频连接线材，C to A/C 数据线以及说明书、保修手册等。

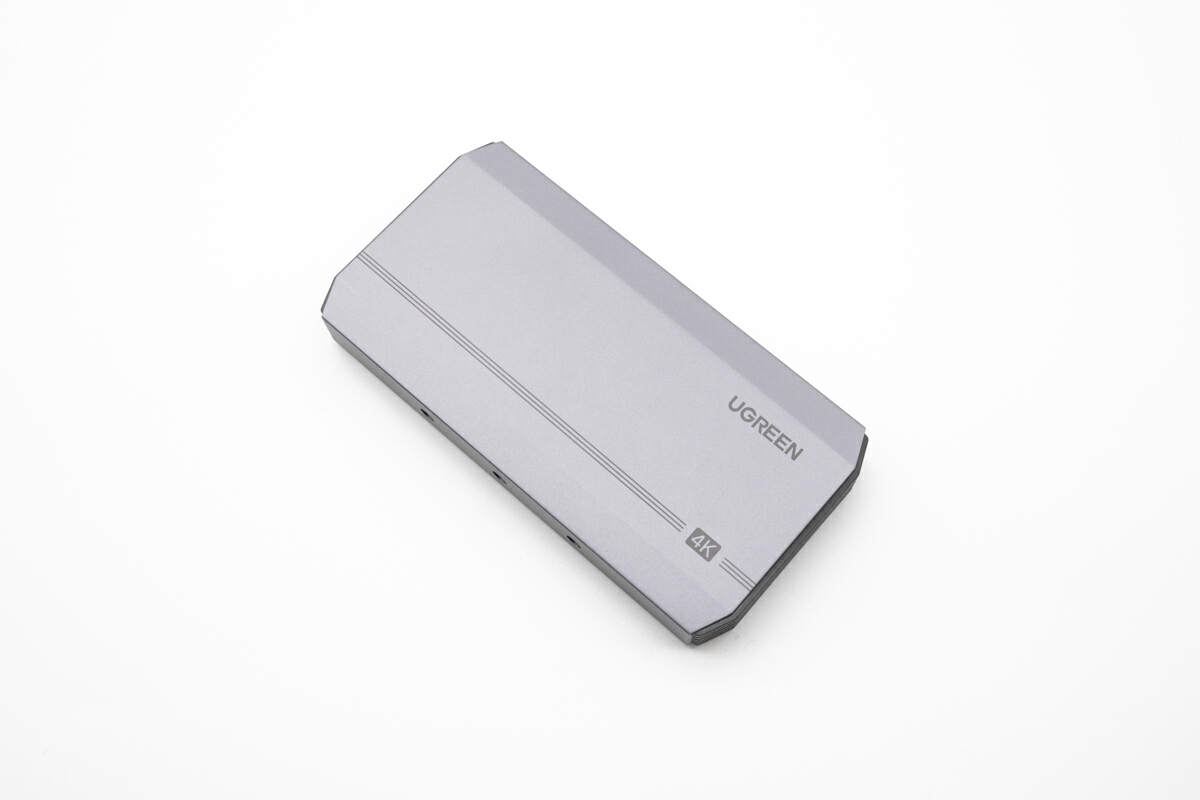

绿联 HDMI 视频采集卡采用铝合金材质外壳，流线型跑车机身设计，坚固耐用的同时更具速度感。

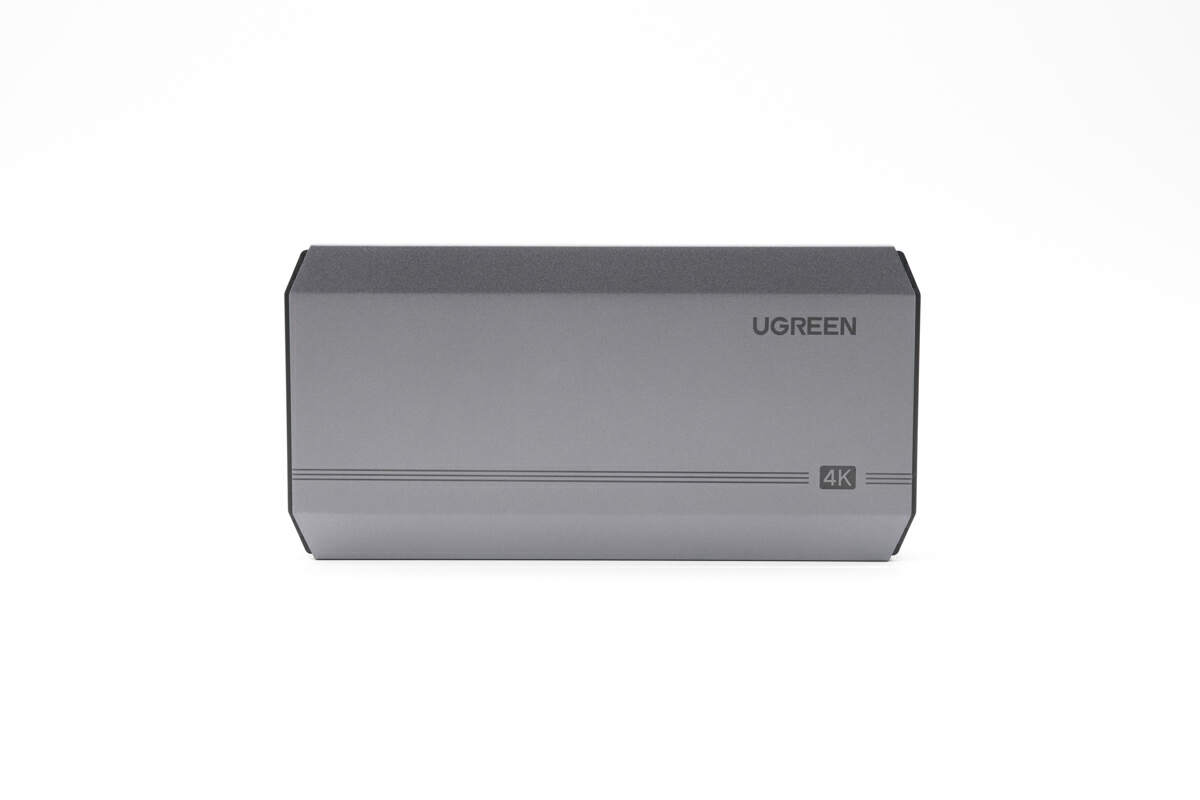

绿联 HDMI 视频采集卡顶部印有“UGREEN”品牌LOGO及“4K”采样分辨率字样。

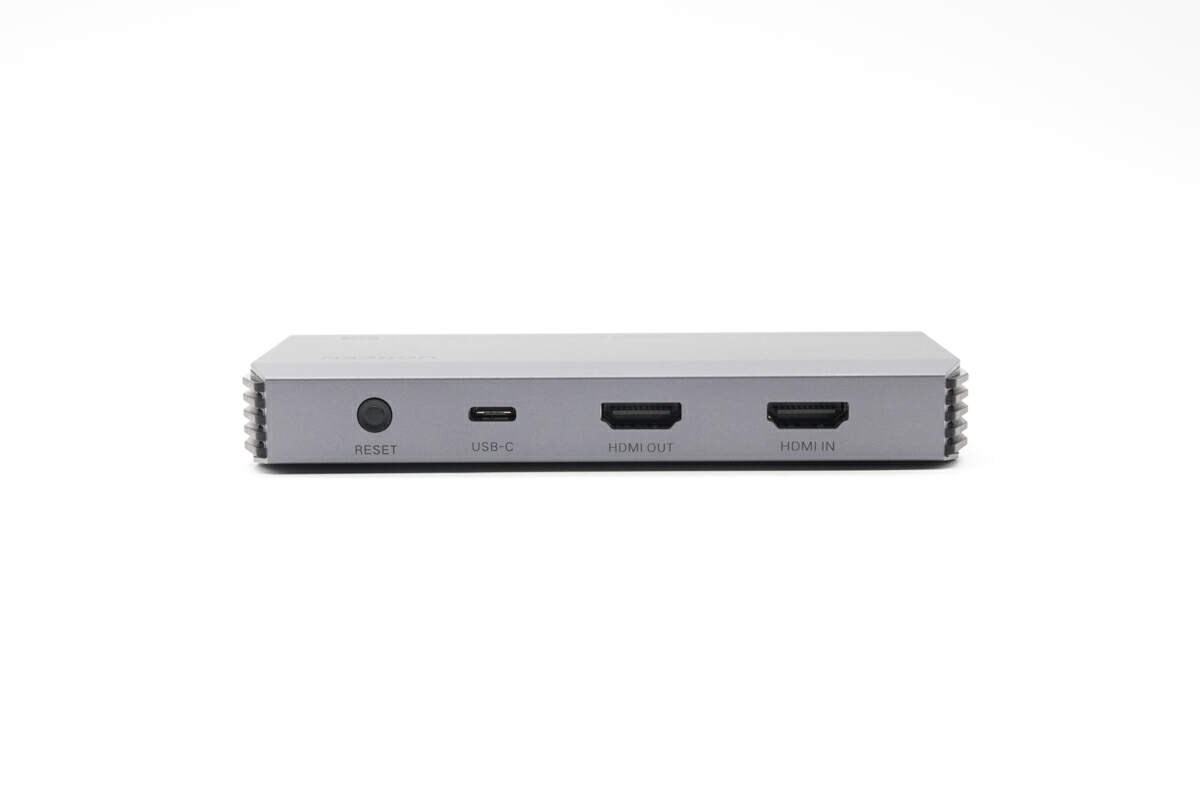

绿联 HDMI 视频采集卡侧面板从左到右配置重置按钮、USB-C接口、HDMI OUT、HDMI IN端口，端口下方均印有相关标识字样。

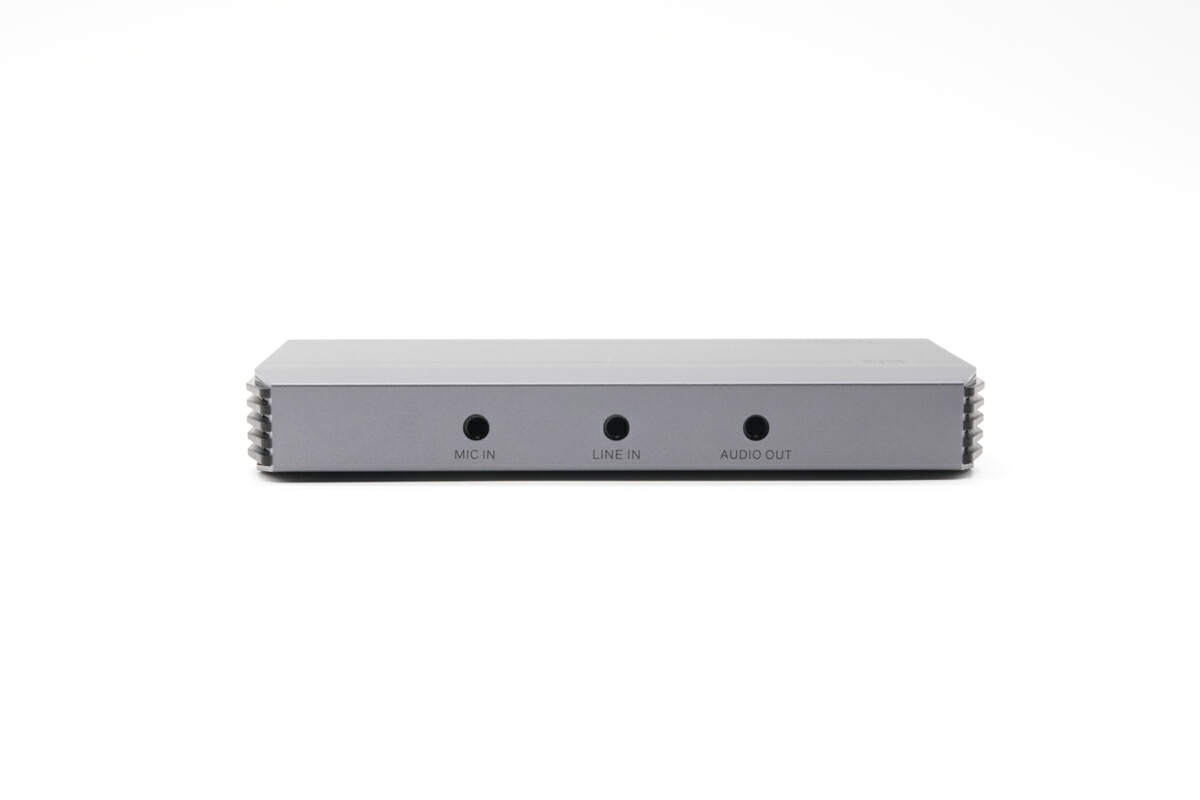

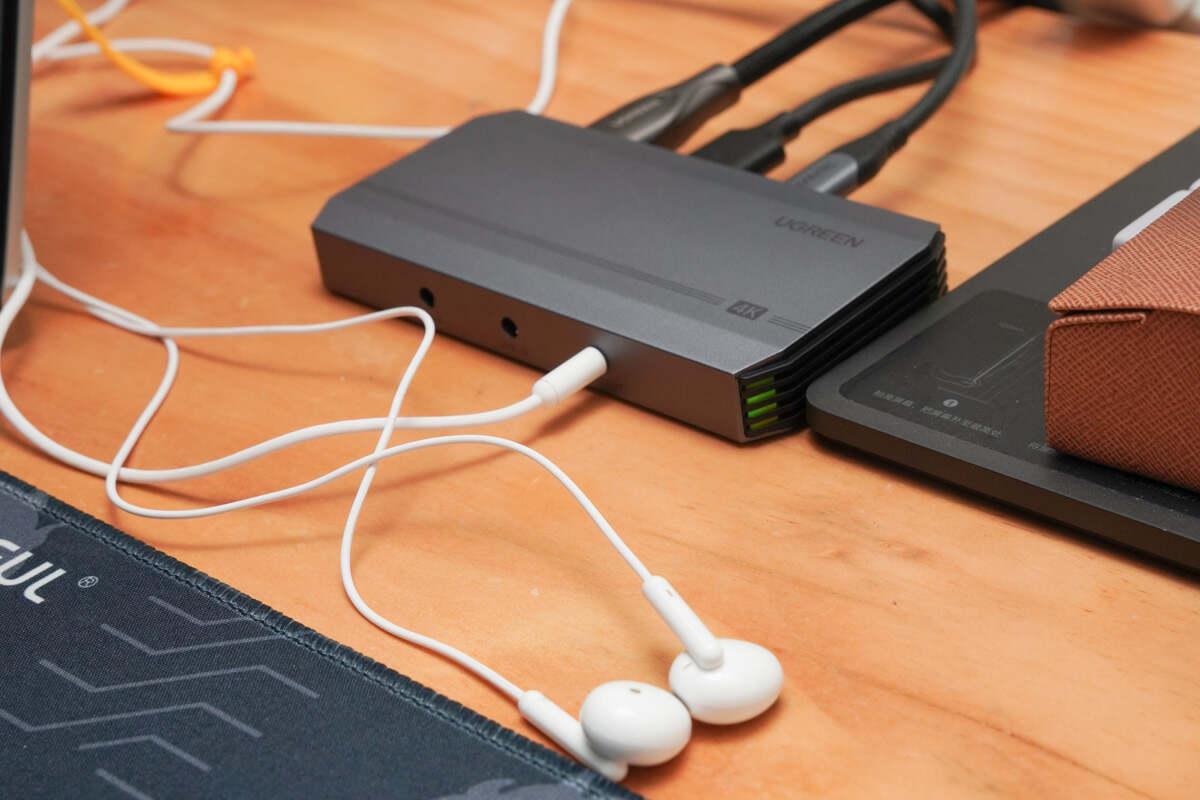

采集卡另一侧面板配置3.5mm 输入、音频线路输入以及3.5mm麦克风+耳机输入端口，可外接麦克风、耳麦、调音台、直播声卡等音频设备，聊天直播不冷场。

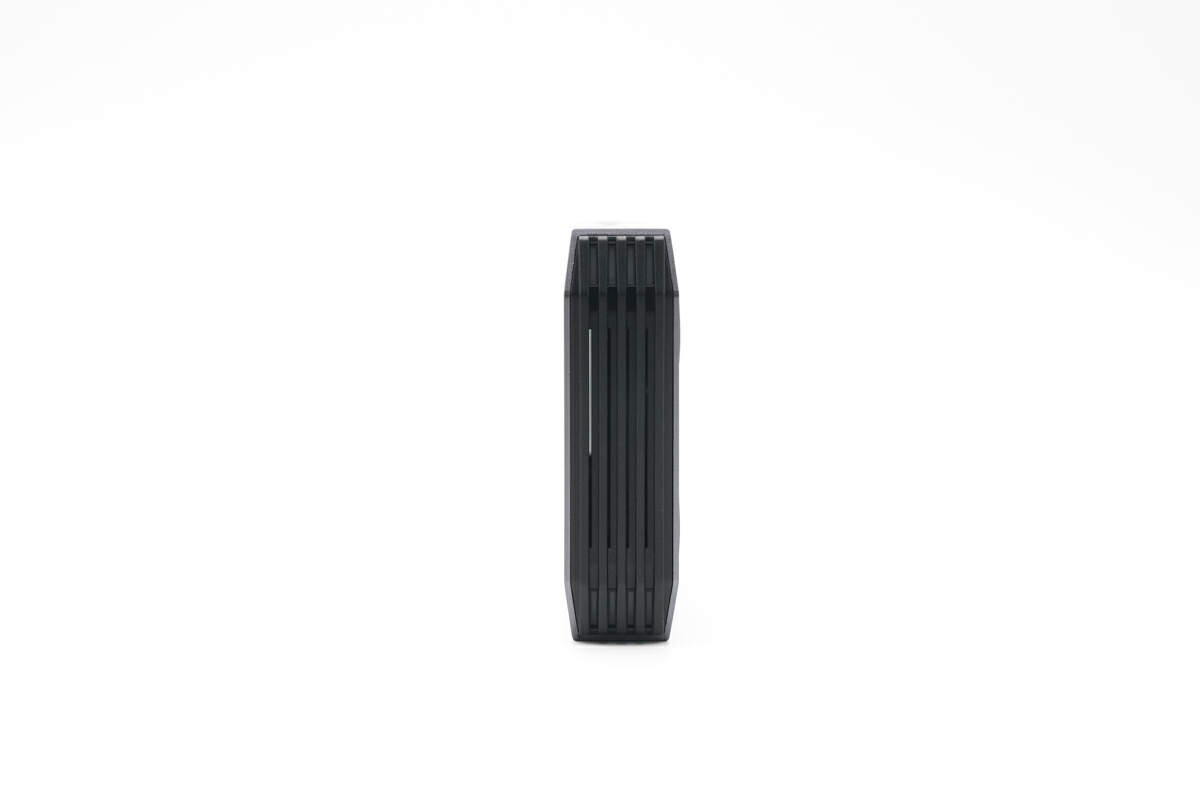

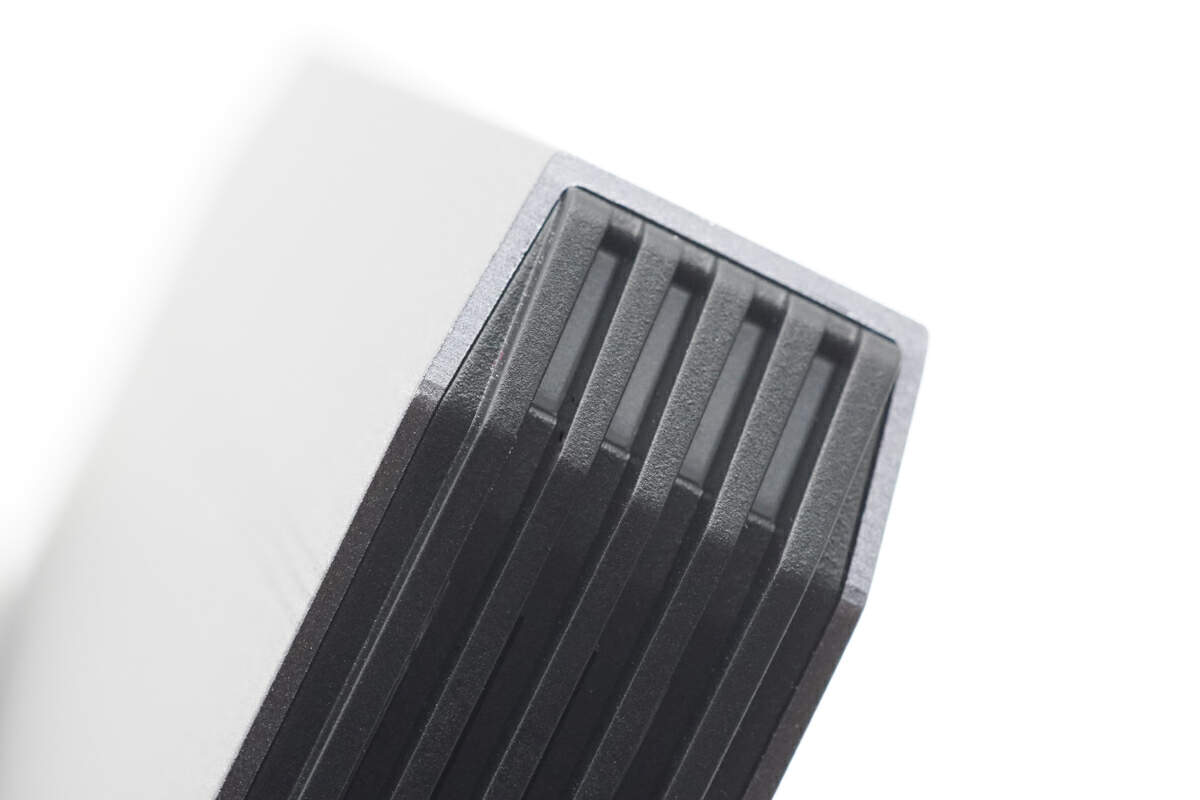

绿联 HDMI 视频采集卡侧边配置散热孔设计，保证长时间使用依旧稳定不易发烫。
同时，散热开孔处侧边配置多颗 LED 7色指示灯，连接供电后循环渐变，游戏氛围感拉满。

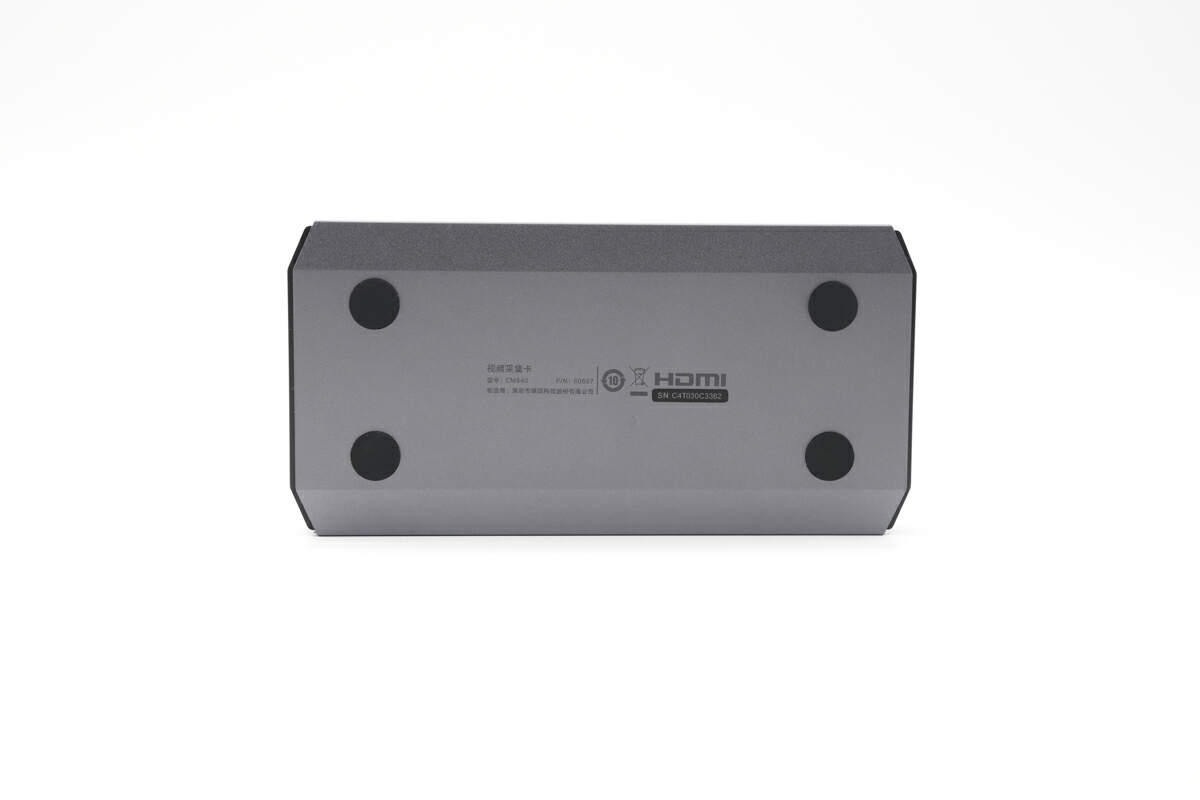

绿联 HDMI 视频采集卡底部设计圆形防滑硅胶垫，稳固不易晃动；同时中间区域镭刻相关字样，型号：CM540。

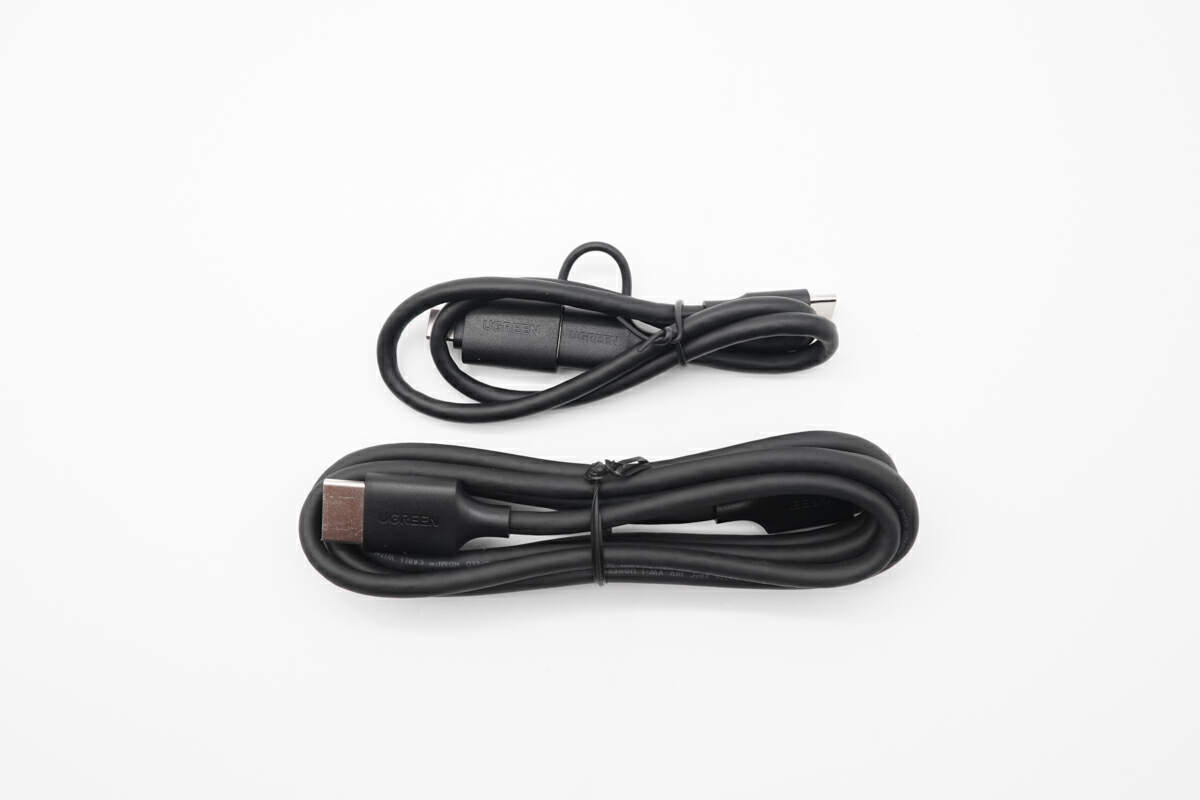

绿联 HDMI 视频采集卡配置 HDMI 视频连接线材，C to A/C 数据线。
HDMI 视频连接线材线身为 PC 材质制作，与子端外壳连接处为模内注塑成型处理，更耐弯折。

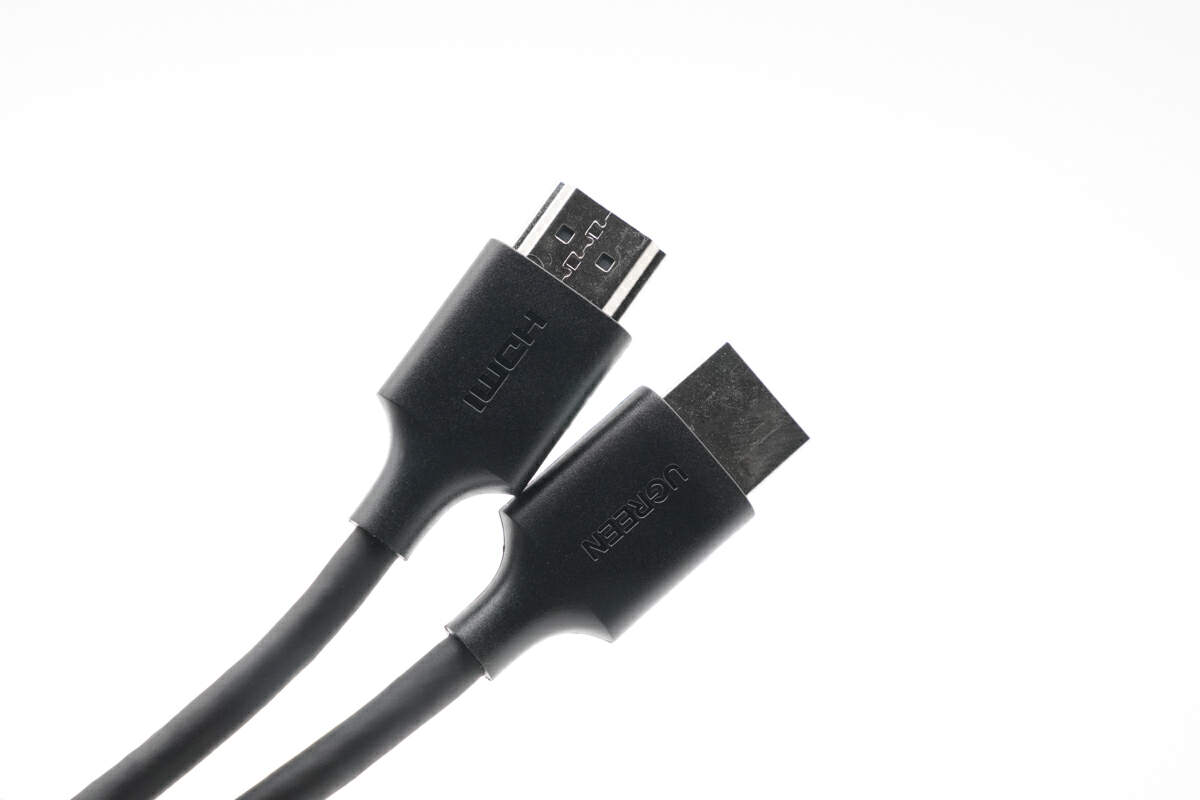

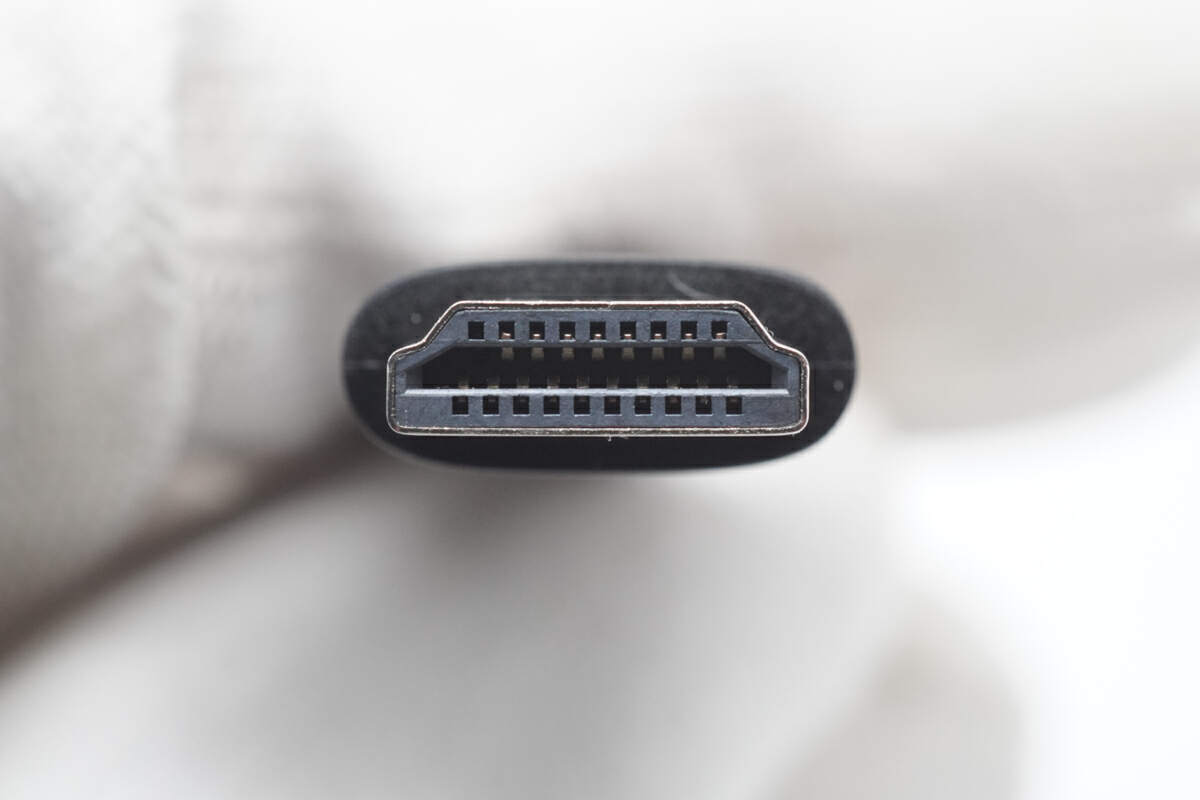

HDMI 端头为标准物理外形设计，可直插 HDMI 类型视频接口。

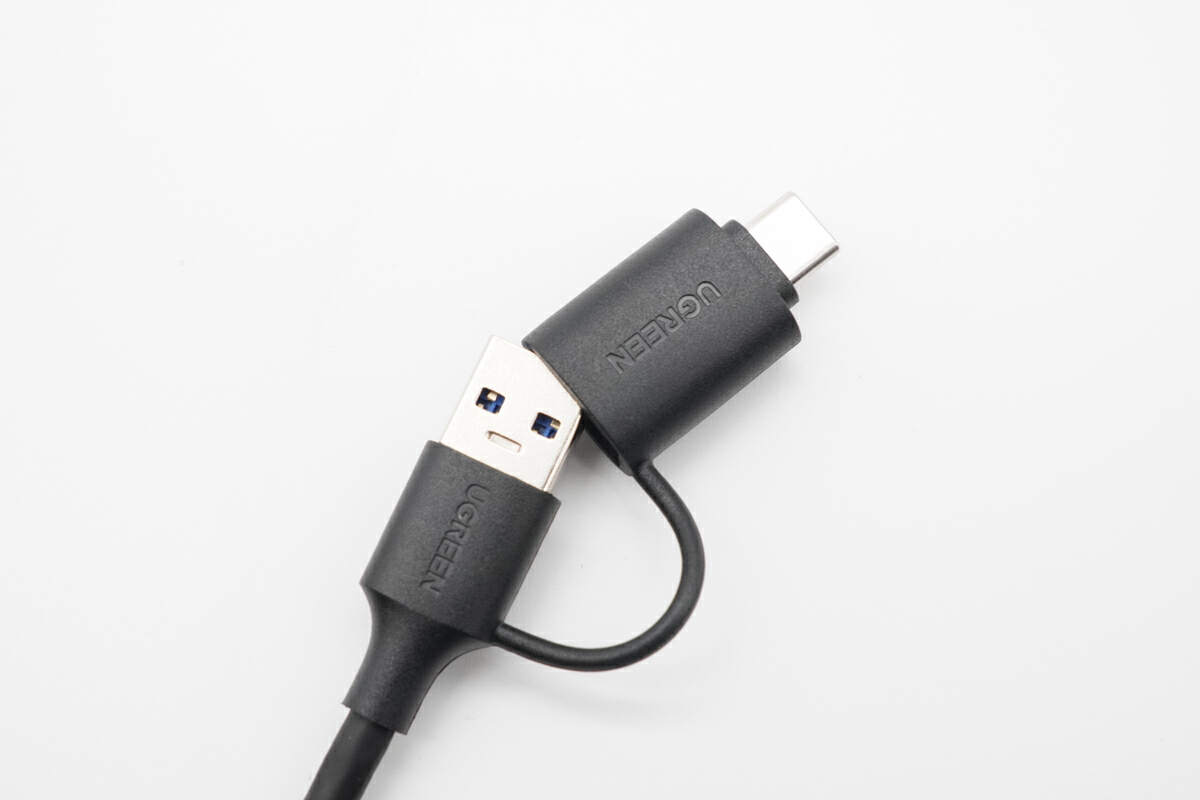

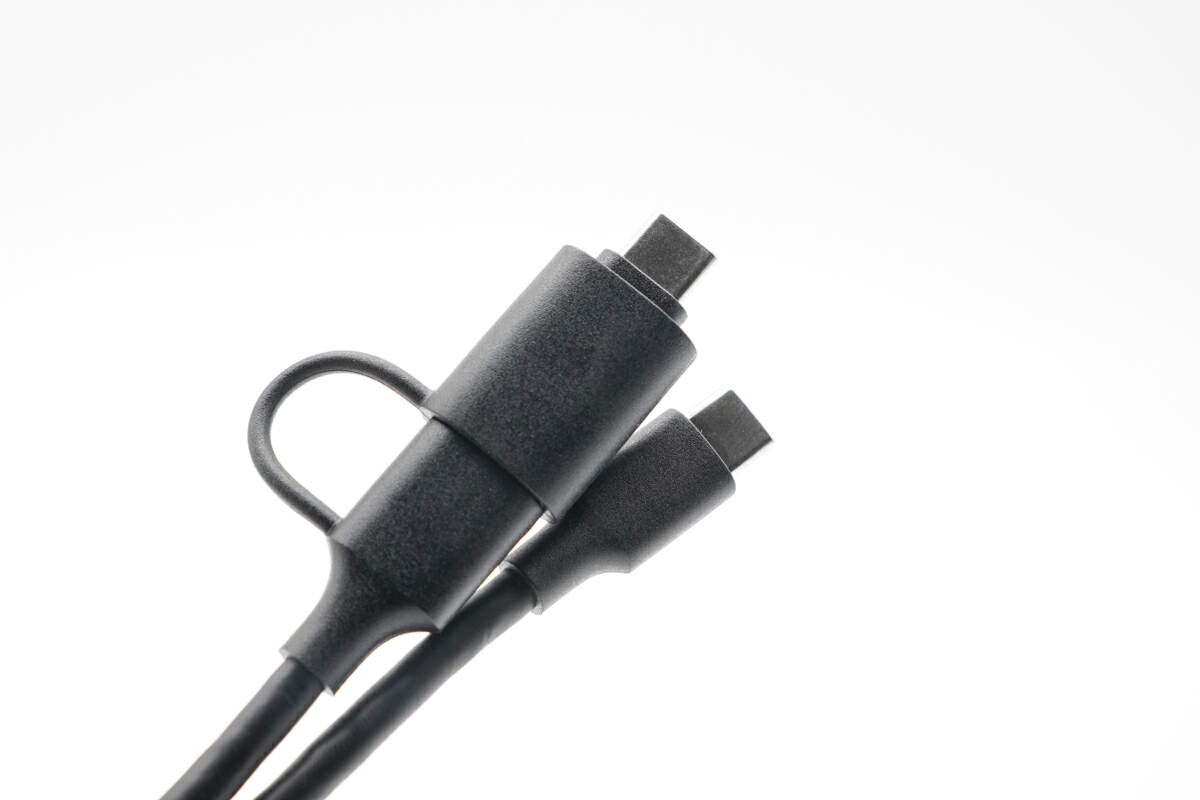

配套数据线材为 C to A/C 类型，子端外壳处拥有一体式防丢绳设计。
转换端子处为 A+C 类型。

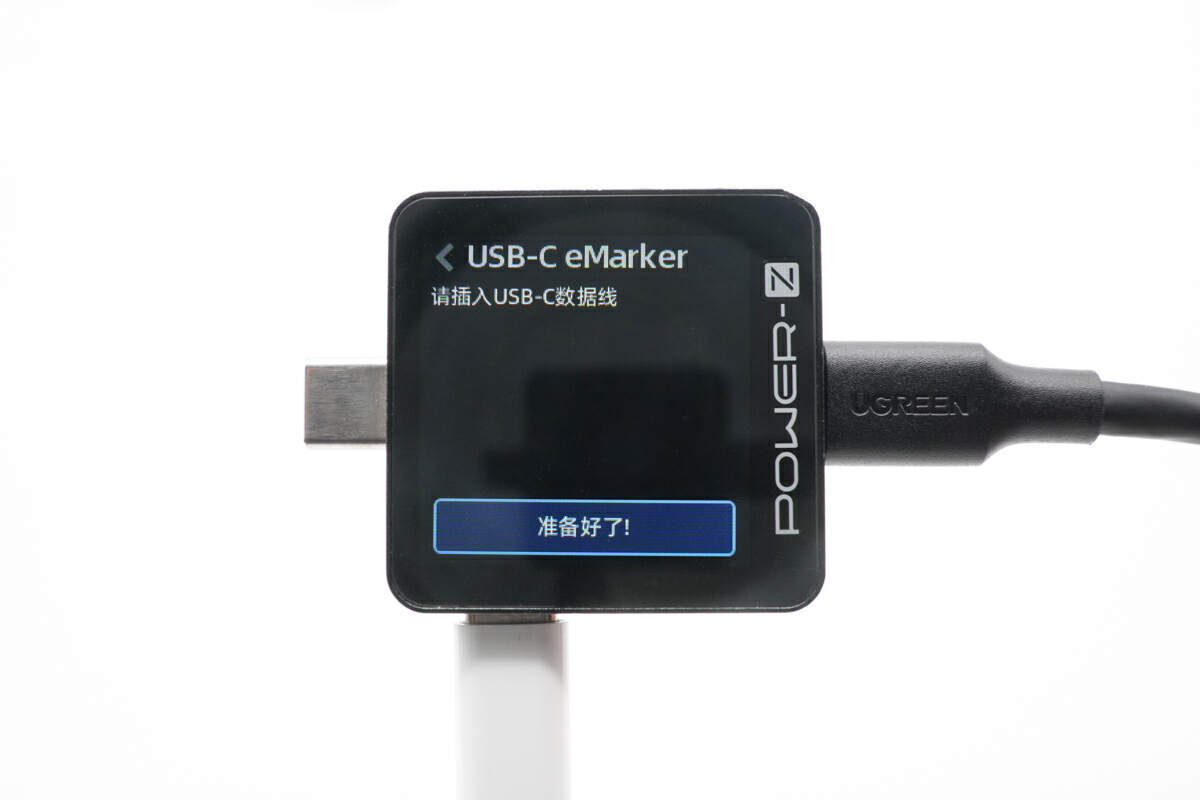

通过 POWER-Z KM003C 测试仪读取线材信息，实测无显示参数信息，或不具备 E-Marker 芯片。

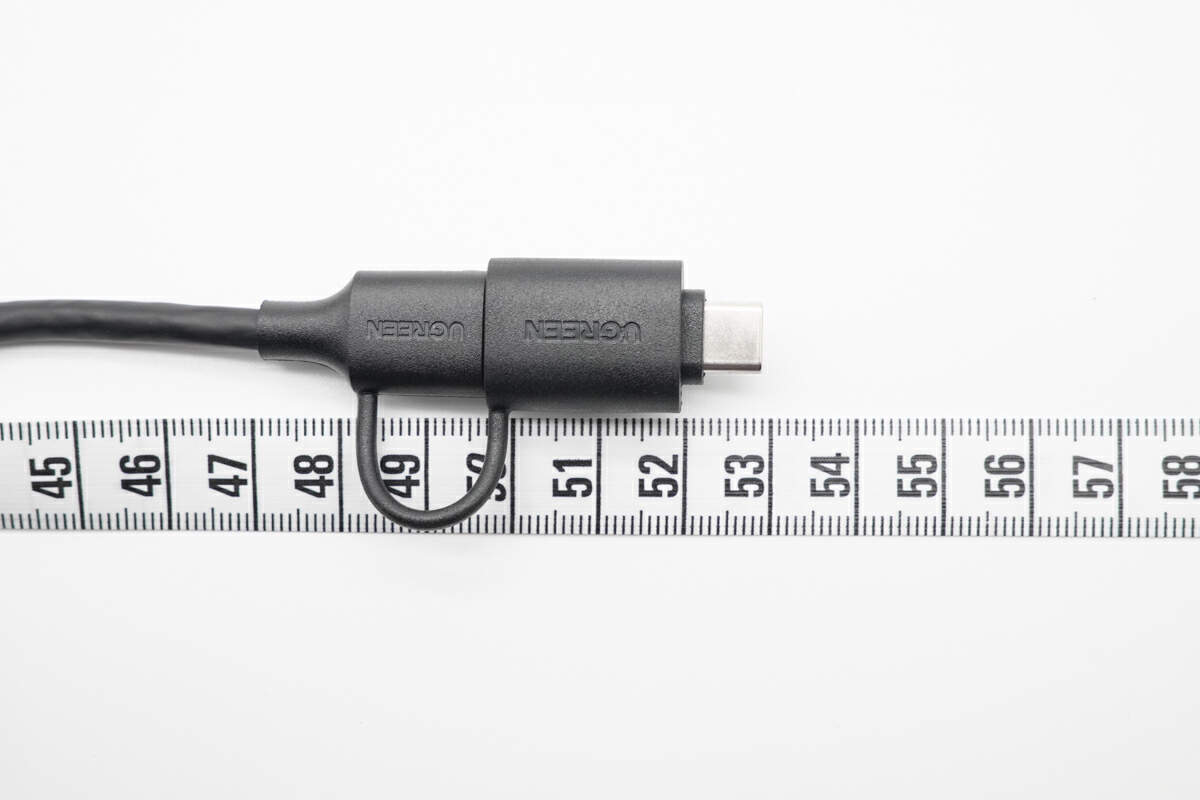

C to A/C 数据线长度约为53cm。

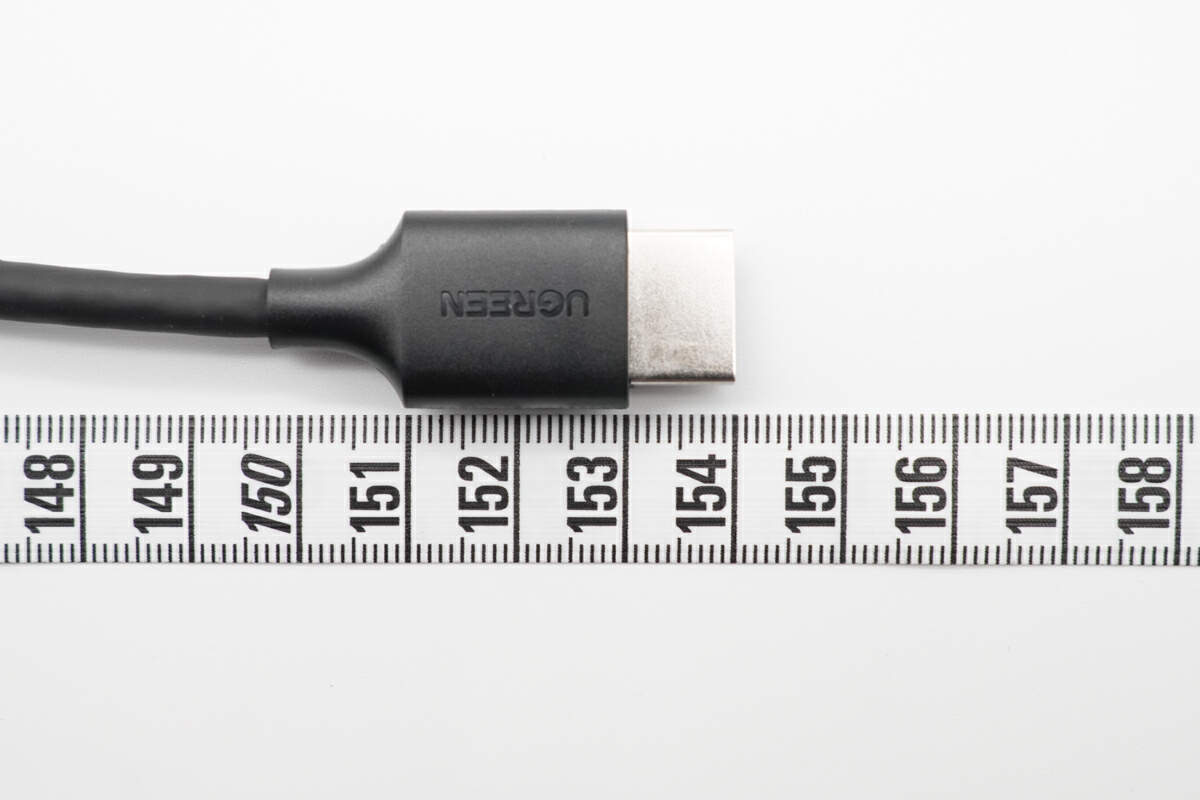

HDMI 视频线材长度约为154cm。

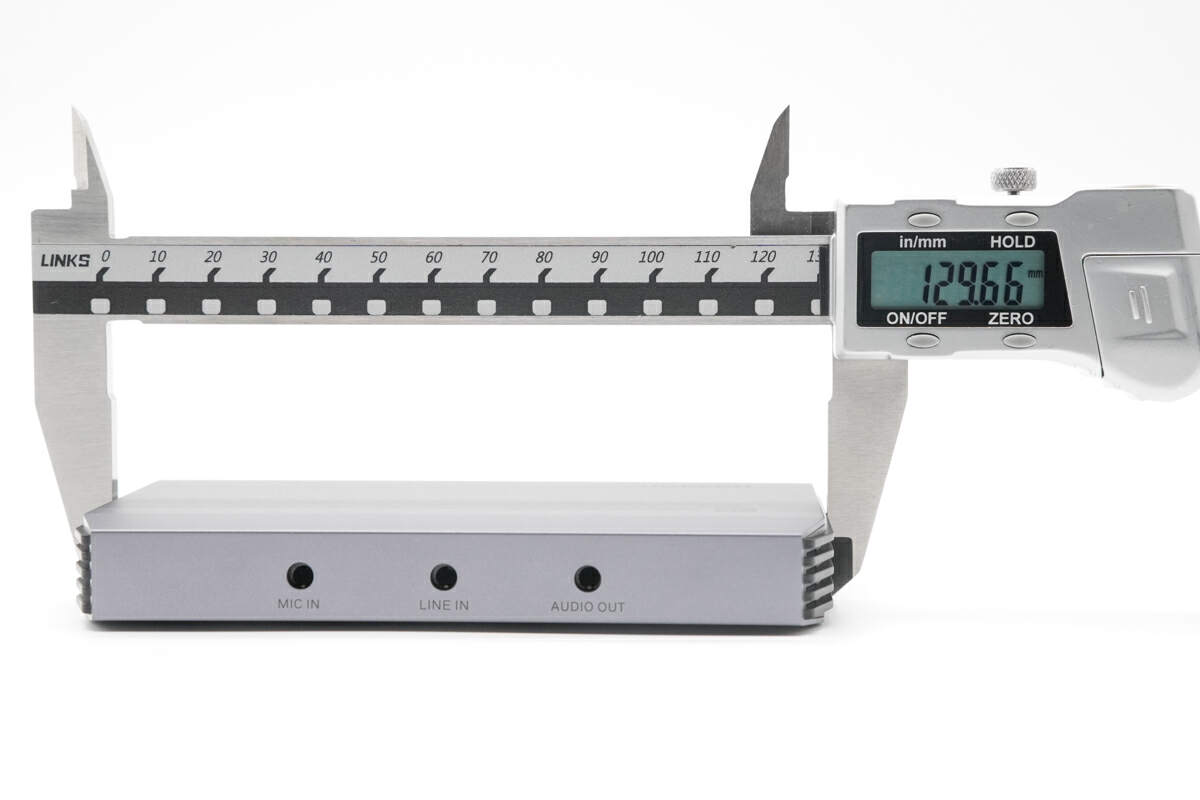

绿联HDMI视频采集卡长度约为129.66mm。

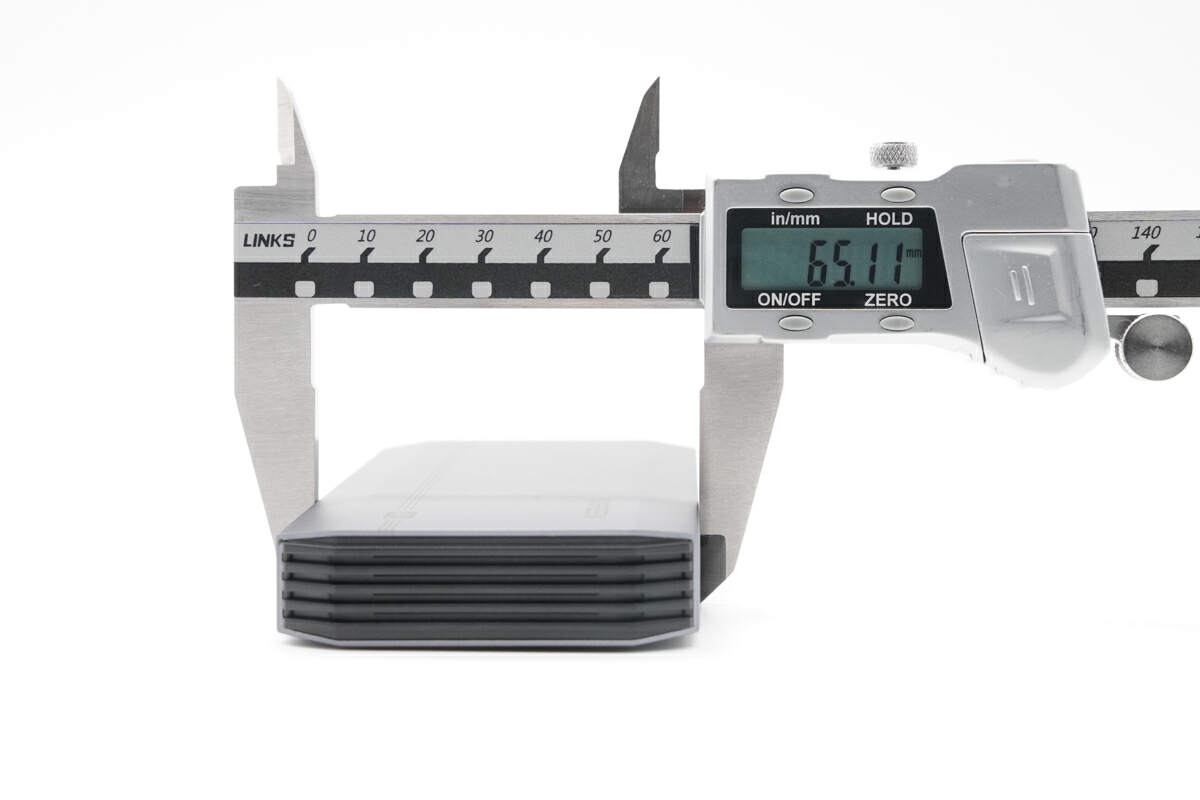

绿联HDMI视频采集卡宽度约为65.11mm。

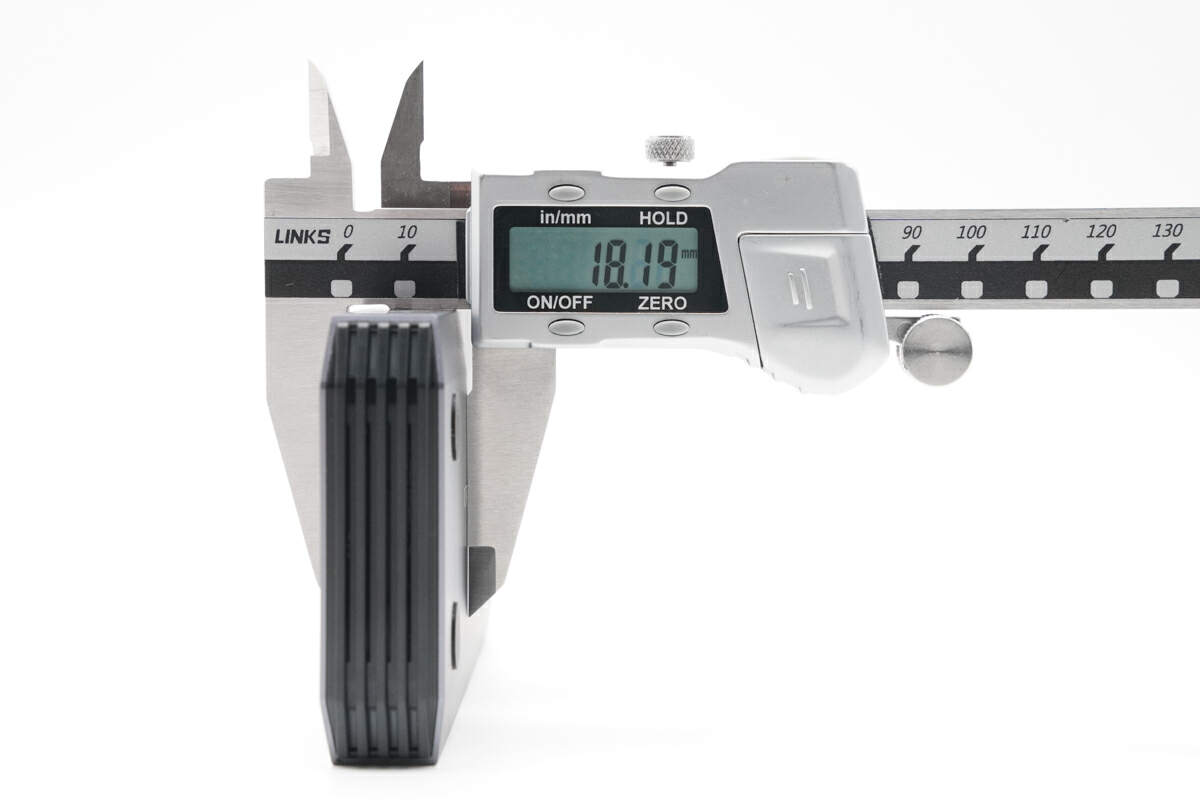

绿联HDMI视频采集卡厚度约为18.19mm。

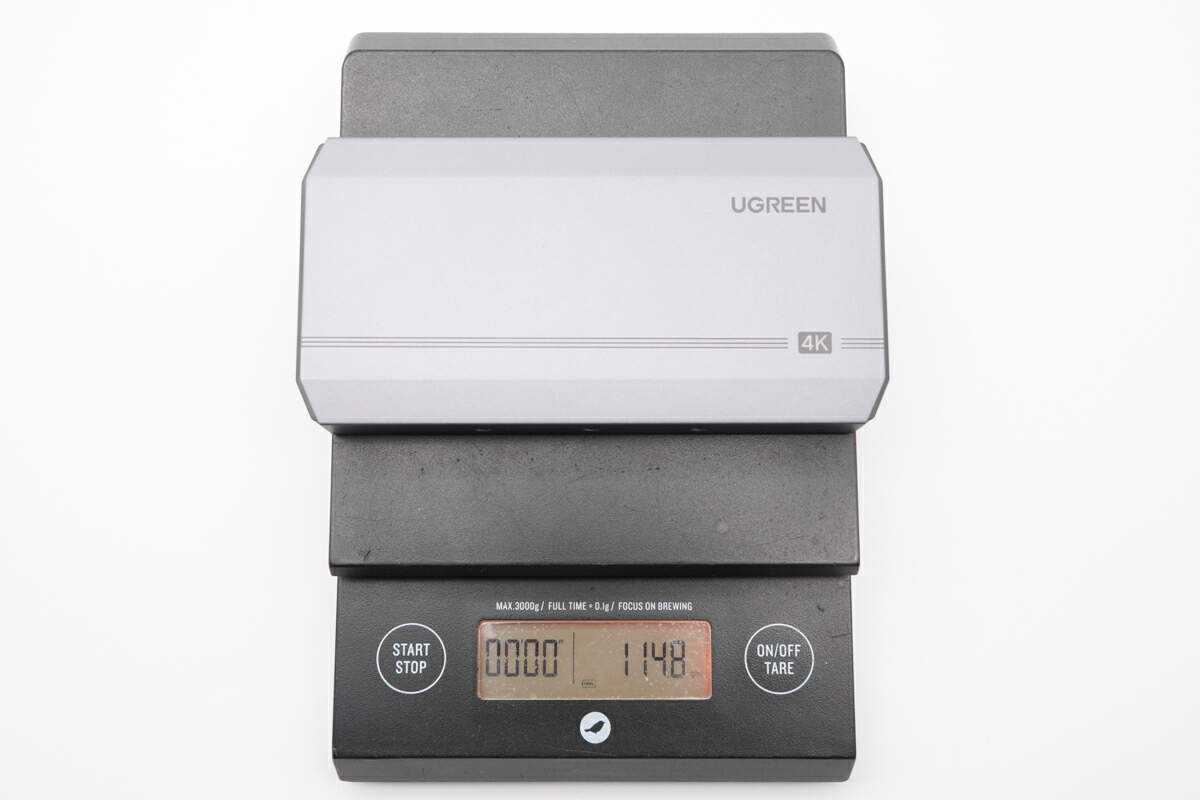

绿联HDMI视频采集卡重量约为114.8g。

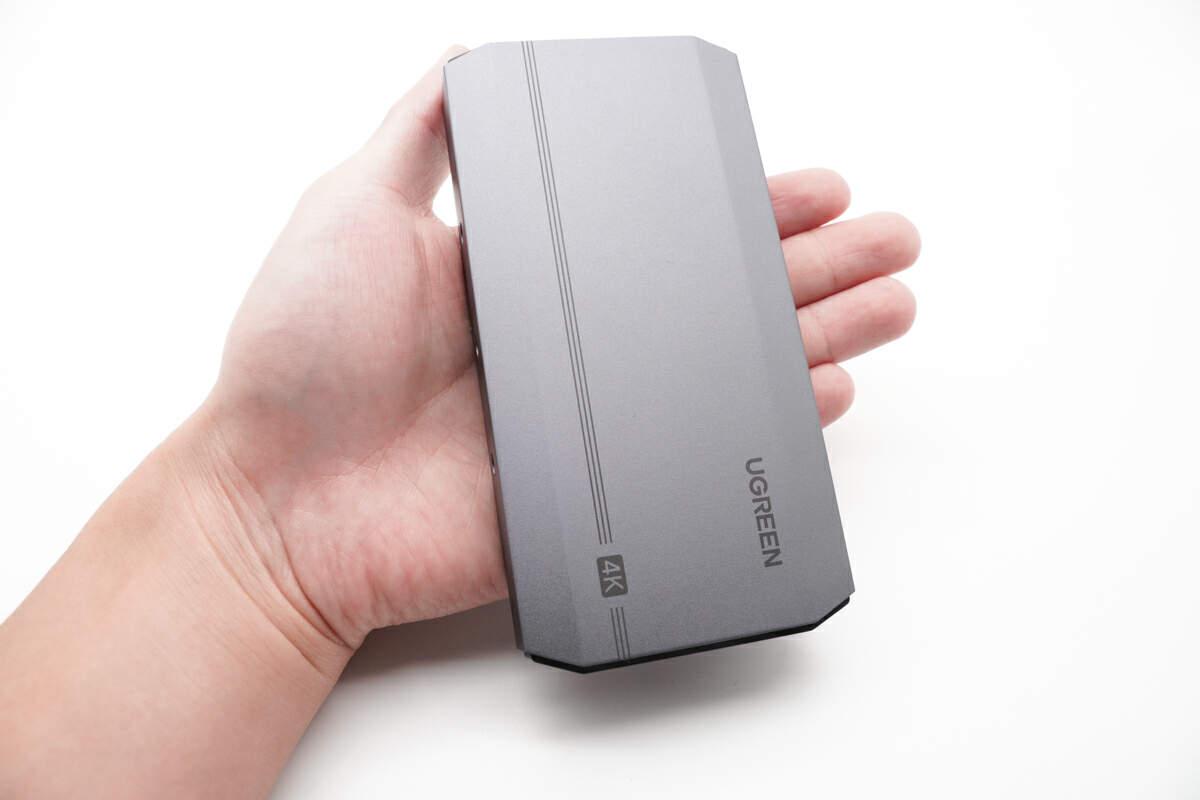

放在成年男性手掌中对比，绿联HDMI视频采集卡观感精致，且金属机身更为坚固。
作为一款视频采集卡，绿联HDMI视频采集卡在实际使用时该如何进行操作呢。

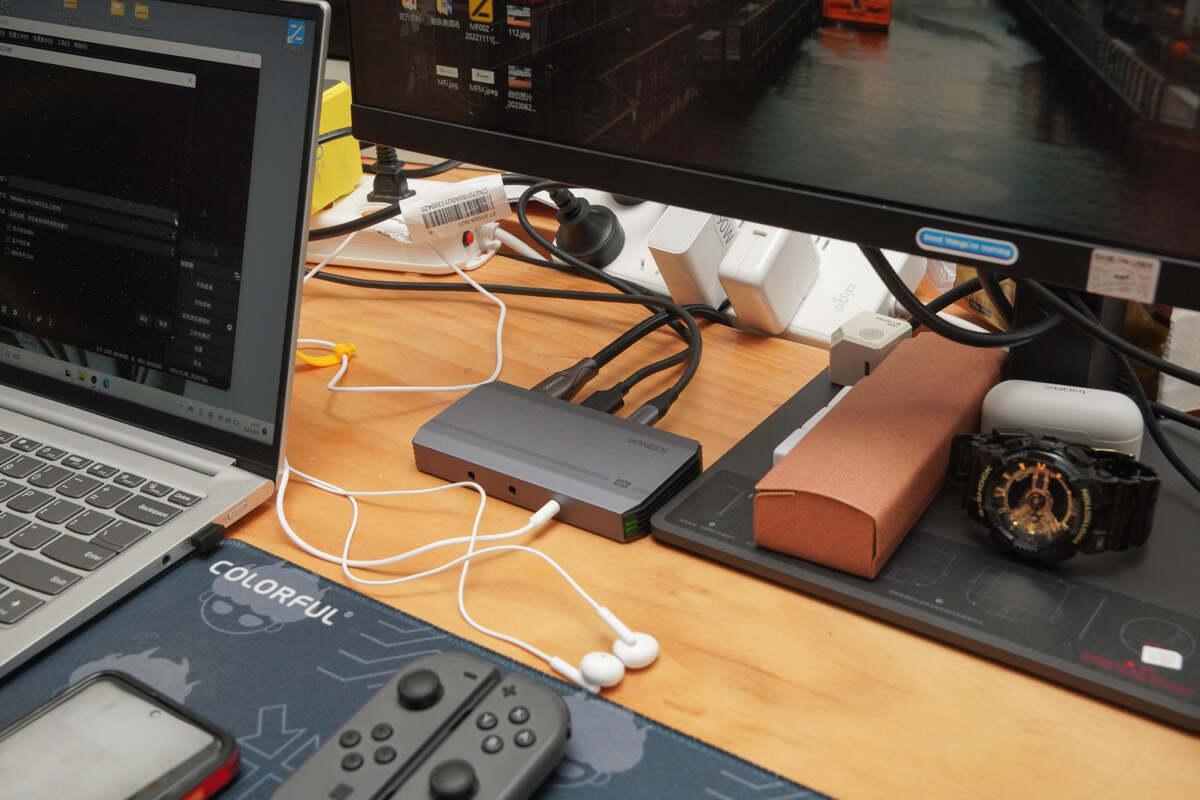

在正常情况下，游戏掌机可直接通过视频连接线材接驳在显示器上，实现画面拓展；而此时，为捕获游戏掌机的画面，将原视频线材接驳到采集卡的视频输入接口，再从采集卡的输出端口通过视频线材连接至原显示器；此时，游戏掌机的画面先进入采集卡内，拷贝视频信号输出给电脑，在将视频信号发送给显示器进行显示，这种采集卡先采集再输出视频信号的操作称之为环出。

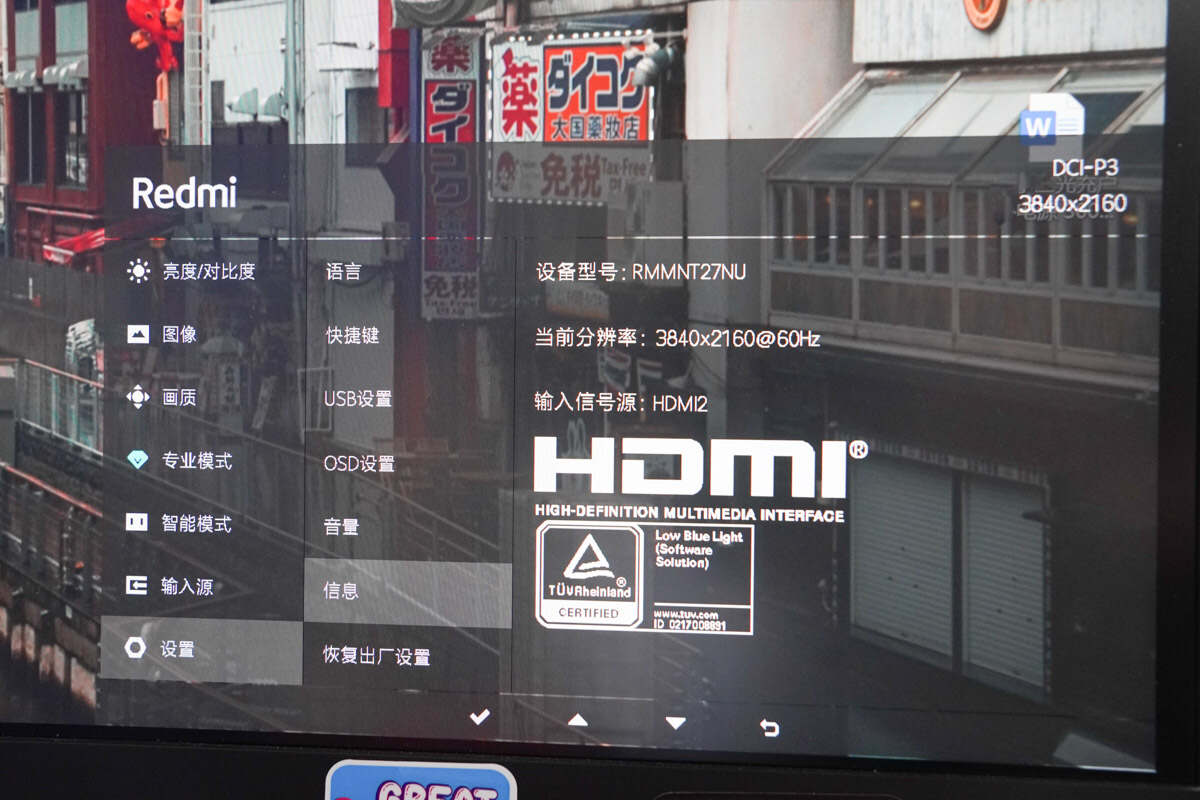

环出功能一般情况下无任何延迟，可在无录屏软件的情况下捕获画面，可以看到此时的画面分辨率为 3840*2160@60Hz。
同时，在绿联HDMI视频采集卡正常接驳通电后，可以看到侧面的七彩氛围灯效。

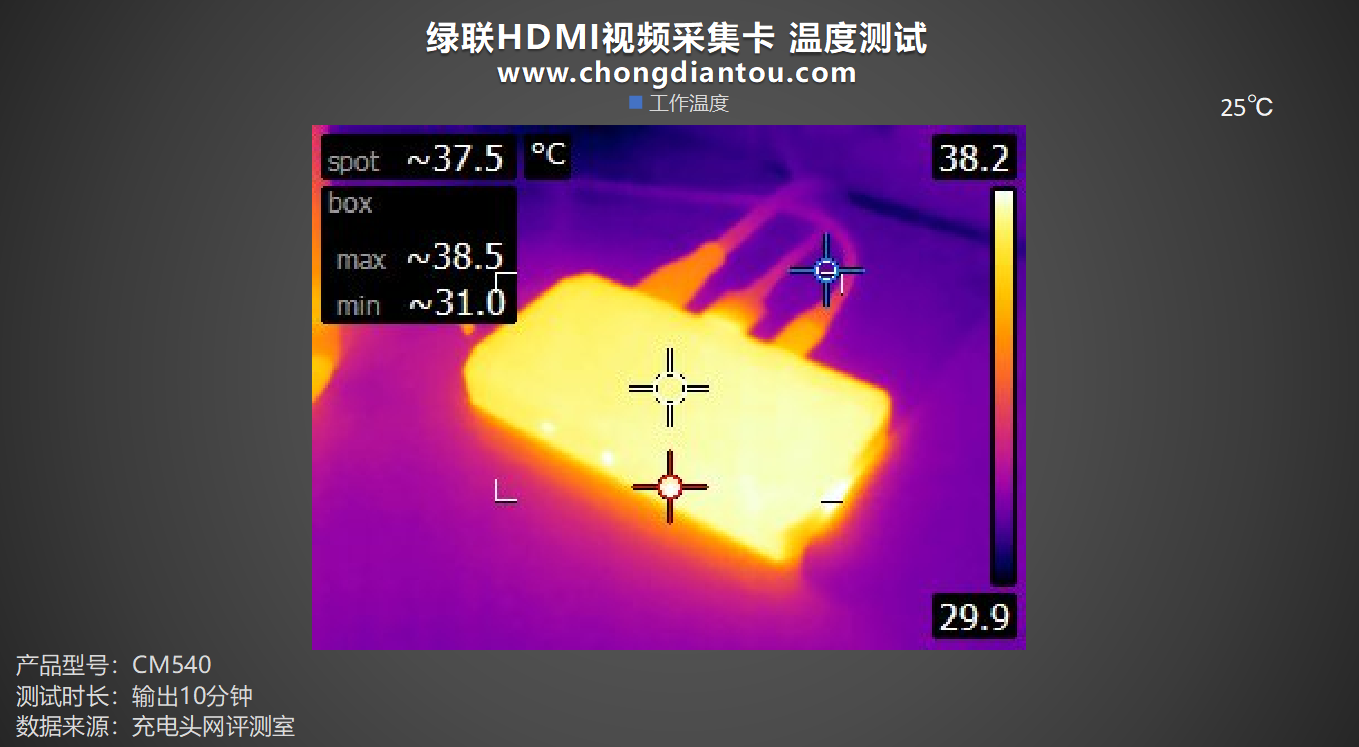

此时采集卡工作温度在38.5℃左右，得益于金属机身良好的散热性能，温度得到有效控制，用手触摸感觉不到发烫。

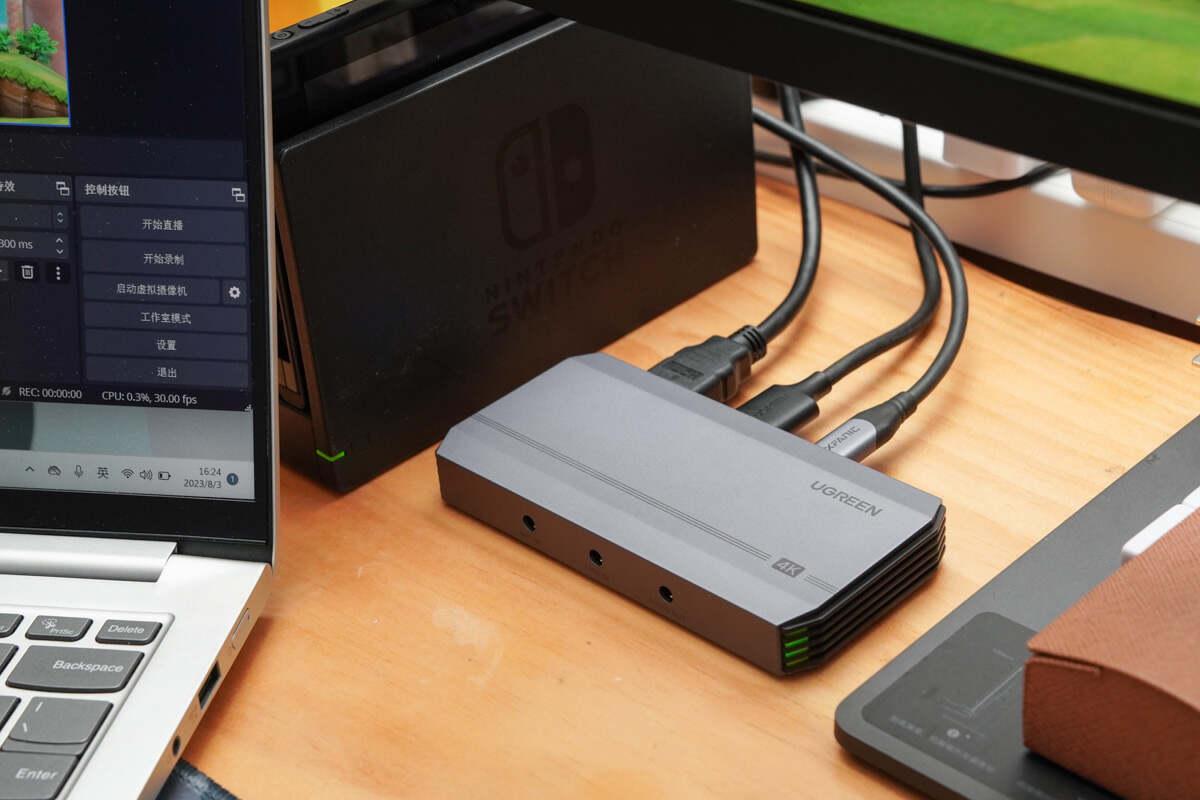

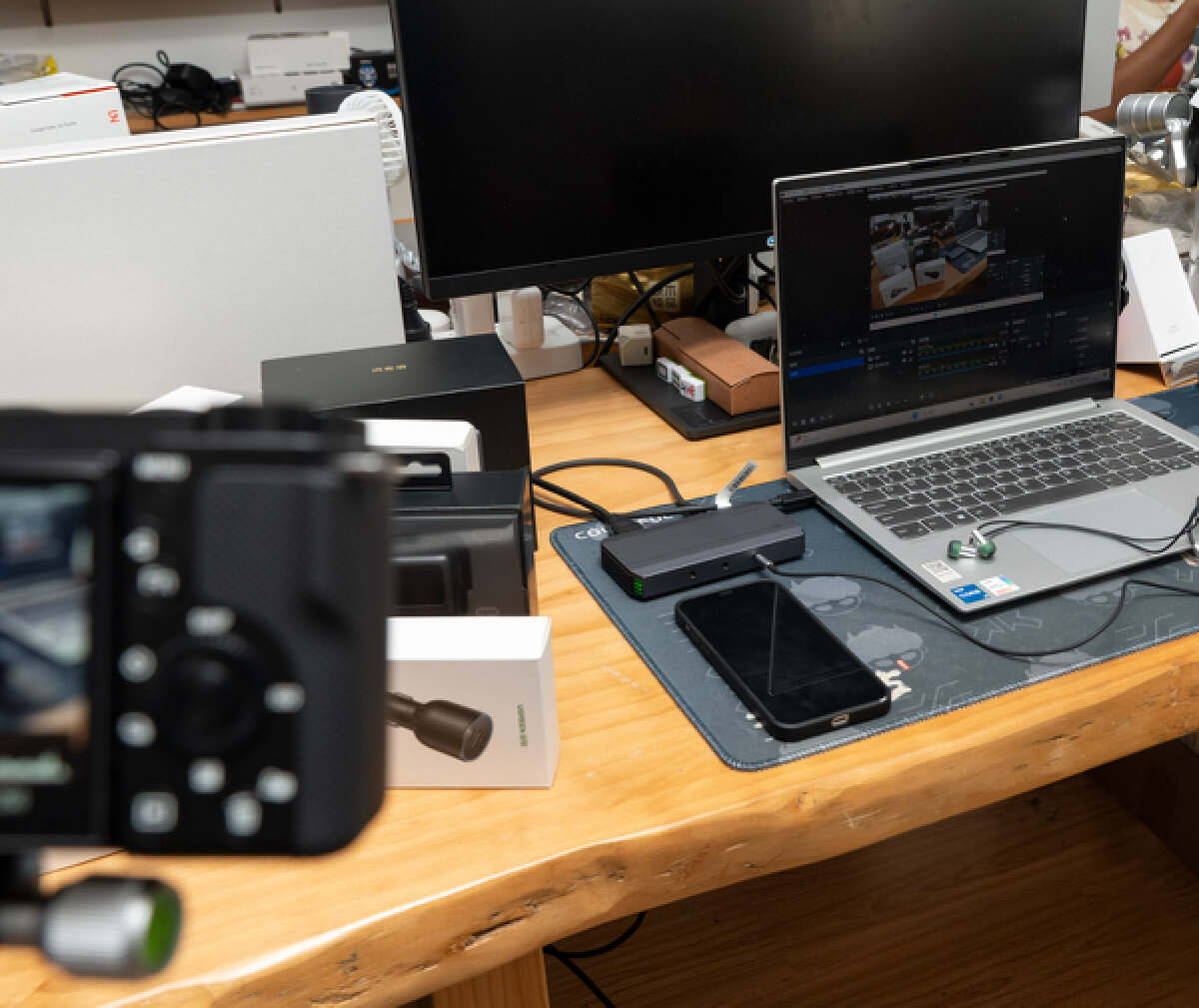

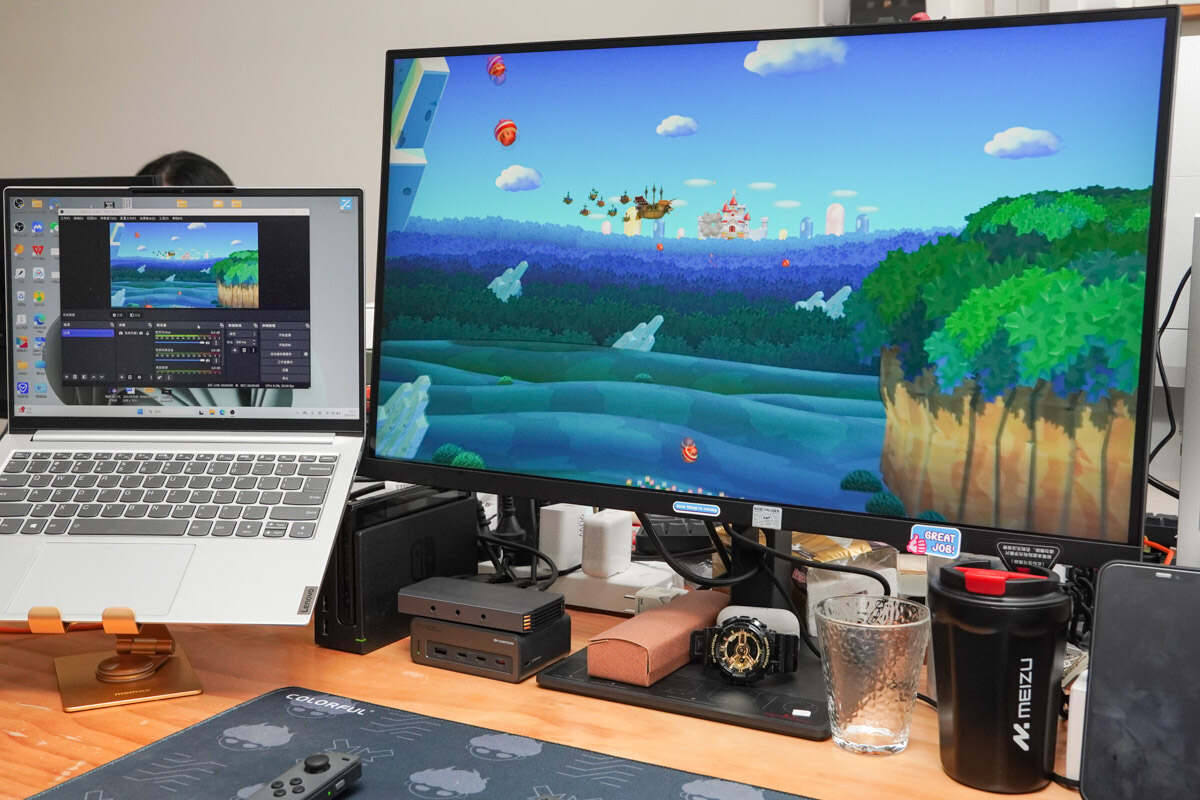

在面对 Switch/PS4/5/xbox 等游戏机玩游戏时，可通过绿联HDMI视频采集卡配合电脑进行游戏画面捕获，可实现边录边玩，画面实时分享的操作。
通过 OBS 这类录屏/直播软件，在视频编码时会异常消耗系统性能，导致电脑性能有所抢占，一定程度上导致游戏出现卡顿或掉帧等现象，而通过像绿联HDMI视频采集卡这类设备，即使是双机直播，也能极大程度上避免这类情况出现，畅快玩游戏。
同样，对于电商带货直播，一般会采用高清摄像机持续录制并进行推流；绿联HDMI视频采集卡依旧可将从摄像机采集到的画面通过电脑端的录制软件推流到直播平台，还原高清直播画面，4K分辨画面在观感上更加出色。
同时，在直播时，可通过音频输入接口，连接调音台、声卡、耳麦等设备，轻松与粉丝进行直播互动，带动直播间气氛。
根据以上充电头网的实际体验来看，绿联HDMI视频采集卡支持环出功能，实现4K@60Hz高帧率画面，同时支持 HDR 显示，拥有出色的游戏画面捕获能力。此外，采集卡支持4K采集/录制，尽情享受游戏的流畅体验。
在对于游戏、带货主播等人群来说，绿联HDMI视频采集卡可支持边录边玩、画面捕获推流以及音频输入调节等功能，轻松解决设备性能不足等问题；同时，对于手机、摄像机等设备的画面捕获，需要搭配转接线材进行连接。
整体来说，绿联HDMI视频采集卡在采集/录制等方面表现优异，同时可支持各大直播平台，拥有免驱动安装、兼容多操作系统等特性，使得直播人群在使用时简便易懂，直播推流更简单。
4K采集卡价格一直居高不下，以圆刚为例，支持4K录制、环出的采集卡价格基本都要20张左右，直接劝退不少想搞直播的同学。
但市场总不缺搅局者，以NAS市场为例，绿联这两年加入后，直接把旗舰NAS的价格打到2千以下价位；这不，在采集卡产品线这一块，绿联近期的4K采集卡新品就直接把4K专业采集卡价格打到了699，对比其它动辄2千价位的采集卡，绿联这款4K采集卡可谓真香！
最近尝试体验了绿联这款4K采集卡，各方面可圈可点，可以说是4K直播、采集场景中非常具有性价比的一款专业采集卡，所以借本篇来详细体验和介绍一下这款产品；如果是刚接触采集卡的朋友，也可看看了解一下，一文让你轻松上手和使用采集卡。
首先，视频采集卡能干什么？专业场景来说，大多用在直播、推流上，比如游戏直播、电商直播等，借助相关推流软件，实现实时直播。
除去直播场景外，采集卡作用还是很多的，比如有这么一个需求，需要录制电脑开机时的BIOS界面（我就经常录制一些软件、硬件教程，录制BIOS界面也算是我常用的一个场景），这个时候用录屏软件是无法录制BIOS界面的，因为录屏软件运行的前提是操作系统正常启动，所以只能通过相机或手机拍摄BIOS界面，会导致画面不清或不好看。但通过采集卡，你可以直接截取视频信号进行录制，这样BIOS界面会清晰好看。
采集卡连接示意图如下，可以采集任何支持HDMI视频输出的主机画面，比如手机、游戏机、电脑、投影机、单反相机等等，然后在采集主机上安装相关软件即可实现实时采集。
比如说，一台手机配合采集卡，可以把手机变身一台『显示器』，可以实时显示任何支持视频输出的设备的画面；下图就是配合采集卡将Windows主机的画面实时显示在手机上，实现『显示器』功能。
以上就是采集卡的主要使用场景了。
前面说了采集卡的使用场景，下面就对本期主角：绿联4K采集卡（型号：CM540）来开个箱吧，我手上也有绿联其它数码周边十数款，在包装方面没什么可挑的，一直恰到好处。
『HDMI视频采集卡』直接亮明身份，右下角的『4K』字眼也直接展示这款产品的最高性能。
来看看官方参数，输入/环出最高支持最高4K 60Hz；录制/采集支持最高4K 30Hz，均可向下兼容2K、1080等分辨率。
画面格式方面支持RGB32/NV12/YUY2，其中RGB32的画质是最好的。
包装内所有物品如下：采集卡主机一个、说明书一份、HDMI线一根、USB C转USB A+C口数据线一条。
标配的线材质量没得说，很粗，单是这根HDMI线就有1.5米长，接口处很稳。
USB C转USB A+C口数据线，不管是C口还是A口主机都可以连接，转接口还有防丢绳连接，线材同样很粗。
这个采集卡的做工和质感是真的可以，灰色机身，铝合金材质打造，表面还做了磨砂处理，不易留下指纹；采集卡在长时间运行时，对于散热要求也是很高的，铝合金除了加强机身稳固外，还有优秀的导热性能。
体积不大，但也不轻，称了下有120克重量，拿在手上有点沉，冰冰凉的铝合金触感；采集卡底部四颗黑色脚垫，设计配色、以及做工细节方面没得说。
左右两侧类似于栅栏式散热设计，有通风口提升被动散热性能，并且有4组7色氛围灯，展示采集卡状态，兼顾实用与美观性。
来看看最重要的接口方面，由左到右依次为重置键、USB-C采集口、HDMI输出（环出）口、HDMI视频输入接口。均支持最高4K输入、输出以及采集。。
另一面接口如下，依次为3.5麦克风输入口、音频线路输入口、3.5耳机接口。在使用采集卡直播或推流时，这些音频接口很有必要。
最重要的芯片参数如下：CH6001FN+IT68051TE+IT9325+WM8960G+VL162，内部拆机做工不错，网上有大佬放出完整内部拆机图，需要的朋友请自行查找，本人比较手残，就不拆解了。
采集卡需要配合相关采集软件来使用，常见的采集软件有：OBS Studio、XSplit、Potplayer等等，甚至就连VLC播放器也可以配合采集卡使用，这里我推荐开源免费的OBS Studio，在官网下载安装即可，支持多种系统。
现在，将绿联采集卡通过USB线连接到一台电脑中，这台电脑（采集主机）安装了前面所说的OBS软件。
需要注意的事，采集主机的配置也是有一定要求，配置建议i5 6代以后，内存的话建议8GB起，会有更好体验。
我的主机配置是i9-13900H+32G+2T，所以我这不用担心性能问题。
接着打开前面安装好的OBS软件，点击左下+号，选择“视频采集设备“，设备处选择HDMI Capture，其它设置默认，点击确定，然后就成功了，可以看到屏幕上有”无信号“提示，是因为采集卡还没接入被采集主机，这也是绿联采集卡的画面提示。
现在，在采集卡的HDMI IN端可以接入一台被采集的设备，比如电脑/单反相机/或任何支持视频输出的设备，如下，我接入一台苹果电脑，通过HDMI线和采集卡的HDMI IN端连接，我将使用OBS软件采集这台苹果电脑的画面。
OK，可以看到被采集主机的画面和OBS当前画面一致了，说明成功连接，这台苹果电脑的画面会实时通过绿联采集卡，继而显示在OBS软件上。
如果想要实时把被采集主机的画面录制下来，你需要点击OBS软件右下的“开始录制”即可，如果想要停止录制，点击即可停止，并将录制的画面通过视频文件保存下来。
点击OBS右上角“文件”-“显示录像”，即可发现生成的录制视频文件。
前面展示的是如何采集画面并录制，如果你是使用采集卡进行直播推流，可以点击“开始直播”，按提示添加直播服务器等，许多游戏主播就是通过这种形式实现游戏直播，采集卡的HDMI IN接口和玩游戏的那台电脑连接采集画面并实时直播推流。
而采集卡的HDMI OUT口就可以接入一台显示器，也就是环出功能，实现无延迟的游戏操作，环出支持4K 60帧/1080 240帧，把游戏主机和推流主机分享，实现更好的直播体验。
同时，可以设置录制或推流的分辨率大小，绿联4K采集卡最高支持4K 30Hz或1080 120Hz采集，基本涵盖了各种分辨率和各种场景。
同时，借助OBS，你可以添加多个视频来源，在一个画面下实现采集显示器/被采集主机/其它窗口采集等，你可以发现在游戏直播中，主播会有多个画面切换或拖动，就是通过此种方式。
前面就是采集卡的基础使用和上手，相信不少刚接触这款设备的朋友也会使用了，下面来测试一下绿联4K采集卡的其它方方面面，来看看表现到底怎么样。
被采集主机画面经过采集卡，继而输出到采集主机上，肯定是有一定延迟的，这是任何采集卡都无法避免的；所以现在来测试一下绿联采集卡的延迟，这也是衡量一个采集卡性能的重要因素。
一般USB 2.0接口的采集卡延时可以做到100ms左右； USB 3.0（如MS2130采集卡）常规采集卡，如1080P采集卡可以做到60-80ms左右； 高端或性能优秀的采集卡，除了采集分辨率高之外，可以做到30-50ms的延时；PS：如果你想要无延时的画面，请将显示器连接到绿联采集卡的HDMI Out环出接口，可以提供0延迟画面，非常适合游戏直播场景。

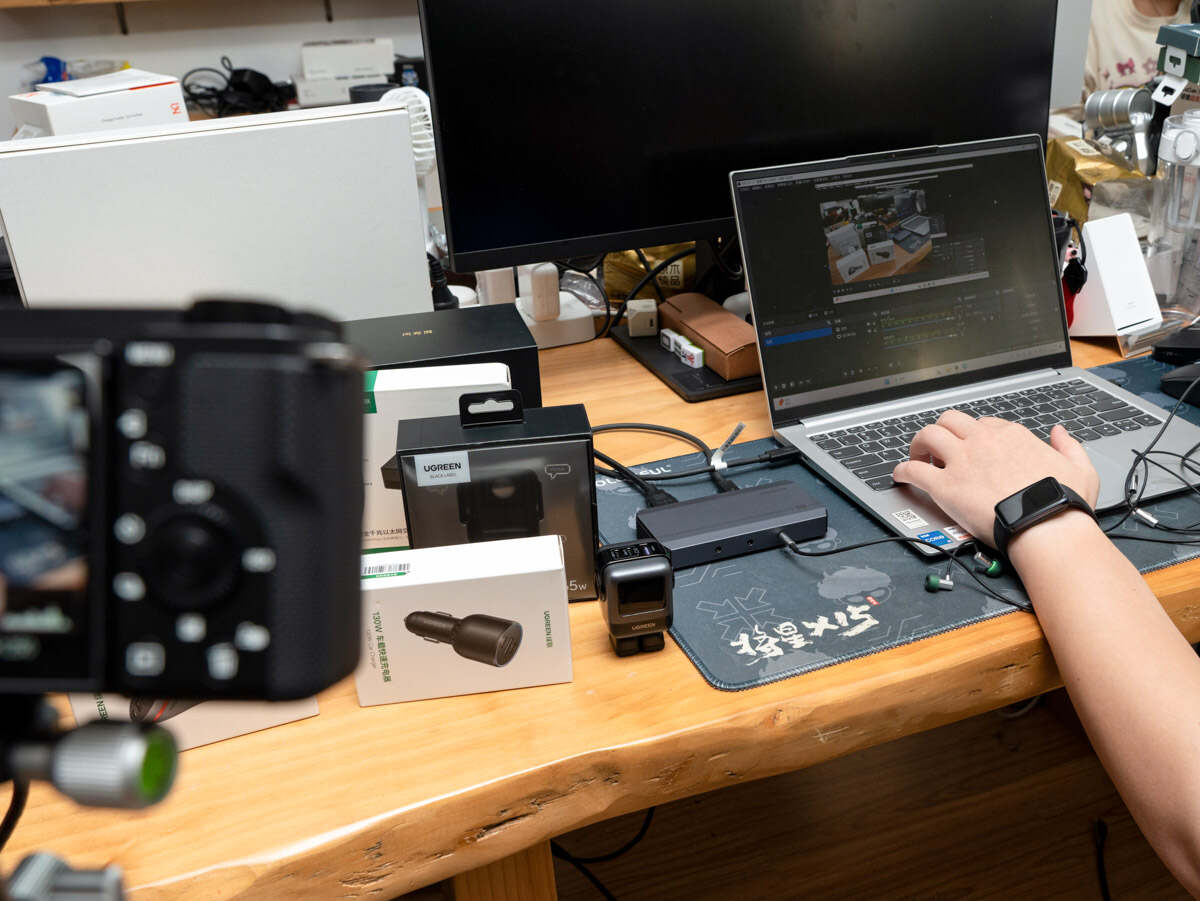

下面就来测试一下绿联CM540采集卡的延时吧，被采集主机打开一个在线秒表网页，并点击开始，然后OBS软件通过绿联采集卡采集这个秒表跳动的画面，使用相机拍摄它们同时运行的画面，在某一定格瞬间，被采集主机上的秒数减去OBS上的秒数，即可得出这款采集卡的延时。
PS:因为OBS画面肯定是有延时的，所以被采集主机的0延时画面会永远比OBS画面显示得快。
首先，OBS设置1080分辨率画面并进行采集，下面随机挑选3张瞬间画面，如下。首先，1s即1秒等于1000ms即1000毫秒，我们以毫秒来算延迟，正常来说，游戏时，游戏延时能保持在80ms内会有不错的游戏体验。
第一张照片，0延时显示器是695ms，OBS画面定格是647ms，所以695-647=48ms，所以延迟是48毫秒。
第二张照片，0延时显示器是228ms，OBS画面定格是186ms，所以228-186=42ms，所以延迟是42毫秒。
第三张照片，0延时显示器是041ms，OBS画面定格是000ms，所以041-000=41ms，所以延迟是41毫秒。
好的，通过前面随意挑选的几张瞬时照片，可以得出在1080 120Hz分辨率下采集，绿联4K采集卡的延时保持在40-50毫秒内，可以说这个延时很优秀。
同样的，下面把画面设置为4K 30Hz，被采集主机也同样输出此分辨率，以下是截图的瞬时画面。
第一张照片，0延时显示器是096ms，OBS画面定格是054ms，所以096-054=42ms，所以延迟是42毫秒。
第二张照片，0延时显示器是851ms，OBS画面定格是804ms，所以851-804=47ms，所以延迟是47毫秒。
第三张照片，0延时显示器是855ms，OBS画面定格是811ms，所以855-811=44ms，所以延迟是44毫秒。
通过前面1080/4K分辨率采集，可以得出结论，绿联4K采集卡CM540延时很低，均保持在40-50ms之内，是一款延迟控制非常优秀的4K采集卡。
我手上就有一款MS2130的1080P采集卡，实测延时在80-90ms左右，升级到绿联4K采集卡后最直接的使用感受是鼠标延迟基本感受不到了，就算不借助环出，只使用OBS来当显示器使用，也能有近乎真实显示器的使用体验。
绿联4K采集卡是支持环出的，环出功能可以提供0延时的画面，在一些游戏直播/对画面实时展示有高要求的场景下非常实用。
作为定位专业的采集卡来说，环出功能也是必备的。环出接口可以让你一边进行采集画面的同时接入一台真实显示器，互不干扰。
同时环出也支持240Hz高帧率，配合高刷显示器，直播游戏体验拉满，当然，像HDR之类的也是支持的。
同时还支持VRR可变刷新率，可以有效减少画面撕裂和卡顿感，直播推流更顺畅。
铝合金机身散热性不错，我没有直播场景模拟，所以我通过OBS连续录制/采集了好几个小时的画面，摸上去也是一点点温温的感觉，可以说对长时间连续推流情况下也能保持很好的稳定性。
不需要额外供电设置，USB-C口即提供数据传输功能，也提供供电支持，实测工作时功耗2瓦左右，如此小的功率，接在手机上进行采集也不用担心供电问题。
做为采集卡，视频颜色/画面的还原度也是很重要的，或者说采集到的画面结果和真实显示器相差无几，才能说是一款合格的采集卡，以下是我使用普通1080P采集卡（上图中的MS2130采集卡）和绿联4K采集卡进行采集同一画面的结果对比。
左图是绿联采集卡输出的画面，右边是普通采集卡输出的画面，同为相同1080P分辨率下对比；
可以看到，绿联的画面明显更加还原，同时和真实显示器对比基本相关无几；右边的普通采集卡画面有一种过曝的感觉，注意图中两处的红圈部分，右边普通采集卡在网页中间部分的细节直接没有了，而绿联则正确展示这种低对比度下的细节。
可以说，在颜色处理/输出方面，绿联4K采集卡画面更加真实/细节更加丰富，画面观感更接近于真实显示器/人眼所看到的画面。
以下随机截图绿联采集卡采集的画面，这张图由黑到灰的过渡非常明显，均完美展示细节。
也可以了推流软件中设置相关的色彩格式，不同场景下对于色彩要求不同，支持的格式还是很多的。
当然，拿绿联这个专业定位的采集卡和普通采集卡来对比多少有点不公平，但由此可以得出结论是，专业采集卡不管是延时还是画面还原度，都比普通非专业采集卡要好很多，在直播/对画面真实度有要求的场景下，专业采集卡的能力还是很能打的。
前面也说过，配合视频采集卡，可以让你的手机变身一台便携小屏幕，可以在没有显示器的情况下应急使用，那么如何实现呢？
首先这里以安卓手机为例，搜索USB摄像头软件/USB采集卡软件等相关软件下载并安装。
然后在手机上安装并打开以上提到的软件，按下图进行连接；首先，被采集主机通过HDMI/DP等视频线连接到绿联视频采集卡的HDMI IN口，手机通过Type-C线连接到绿联采集卡的USB-C口，手机上会弹出连接提示，确认即可。
然后你就可以发现，你的手机上有画面显示了，显示的画面就是这台被采集主机的实时画面，这样就把你的手机变身一台“显示器”了，这个玩法很另类吧，但也很实用。
特别是一些经常调试机器、机房运维的玩家，这个采集卡真的是生产力利器了。
有许多朋友喜欢玩Switch、或者出差时随身携带游戏机，那么你可以在已有一个笔记本或主机的情况下，配合绿联采集卡将原有电脑屏幕扩展为游戏主机的屏幕，配合40ms之内的延迟，可以畅玩游戏了，小延迟下对游戏体验没有太大影响。
通过前面一系列测试，绿联CM540 4K采集卡表现可圈可点，对于一款定位专业级的产品来说，它展现了应有的实力，和其它品牌动辄近2千价位的4K采集卡价位来说，绿联CM540仅699的价位可以说是真香了，性能表现区别不大的情况下，省下的预算可以升级下麦克风/灯光等其它可以提升直播效果的设备，还是挺香的。
还有麦克风输入、音频输入接口，对于专业采集卡来说也是必备的，在一些对音频有高要求的场景，可以接入调音台，实现音频完美采集、推流。
当然了，绿联在采集卡产品线另有其它几款产品，感兴趣可以看看。
好了，本篇关于这款采集卡的体验就到此结束，咱们下篇再见，喜欢的朋友请关注、点赞，感谢！
